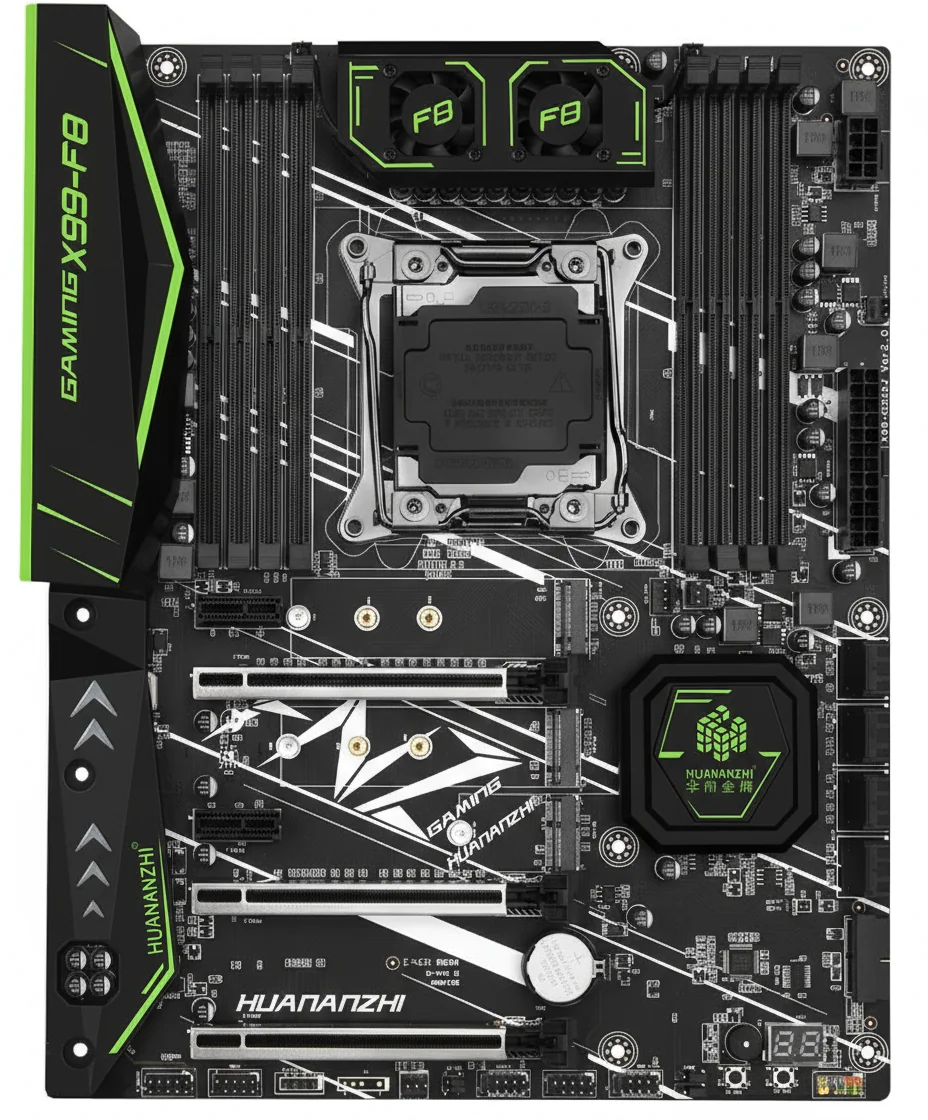

Материнская плата Huananzhi X99-F8 — вид спереди — Huananzhi X99-F8 — полноразмерная ATX-плата на сокете LGA 2011-3

Материнская плата Huananzhi X99-F8 (заводская маркировка X99-G335J ver2.0) — одно из наиболее интересных решений на сокете LGA 2011-3 с поддержкой DDR4-памяти. Модель выделяется среди аналогов наличием сразу восьми слотов под оперативную память, что позволяет установить до 256 ГБ ОЗУ в четырёхканальном режиме.

Плата заслуженно считается одной из лучших в линейке Huananzhi для платформы X99 и отлично подходит как для рабочих станций, так и для производительных игровых сборок.

ℹ️

Для тех, кому нужна поддержка DDR3, существует модификация Huananzhi X99-T8 с аналогичной компоновкой, но под память старого формата.

Технические характеристики

Модель	Huananzhi X99-F8
Сокет	LGA 2011-3
Чипсет	C612
Совместимые процессоры	Intel Core i7 (Haswell-E / Broadwell-E), Intel Xeon E5-1600/2600/4600 v3/v4
Макс. TDP процессора	Ревизия 2019–2020: до 145 Вт \| Ревизия 2021: до 130 Вт
Оперативная память	8 × DDR4 DIMM, четырёхканальный режим, ECC и non-ECC, до 2400 МГц, до 256 ГБ
Настройка таймингов	Доступна
Слоты расширения	2 × PCI-E x16 \| 1 × PCI-E x16 (в режиме x4) \| 2 × PCI-E x1
Накопители	8 × SATA 3.0 \| 2 × M.2 NVMe
Разъёмы вентиляторов	1 × CPU (4-pin) \| 3 × корпусных (3-pin)
Порты	2×PS/2, 4×USB3.0, 4×USB2.0, LAN, 7.1 Audio, S/PDIF, M.2 Wi-Fi
Форм-фактор	ATX, 300 × 244 мм

Внешний вид и особенности конструкции

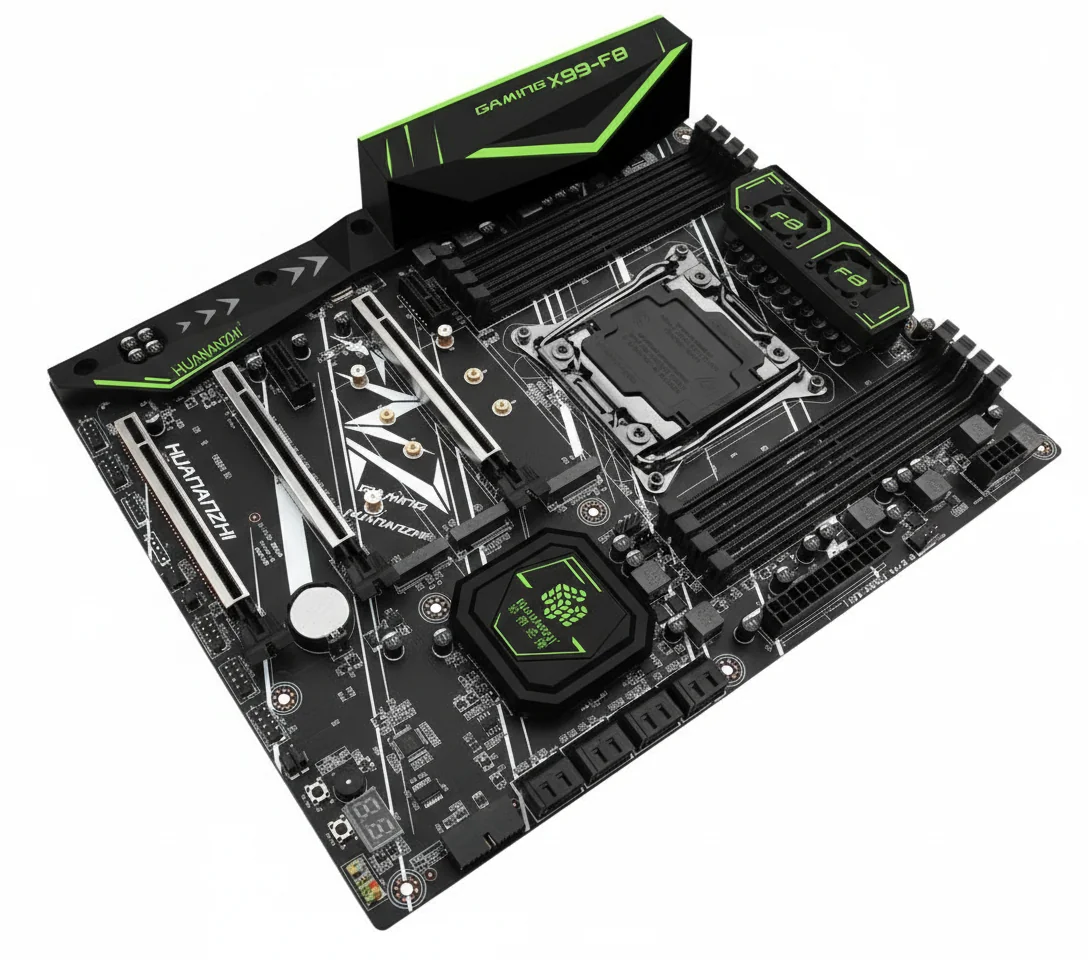

Huananzhi X99-F8 — компоненты платы — Компоновка элементов Huananzhi X99-F8

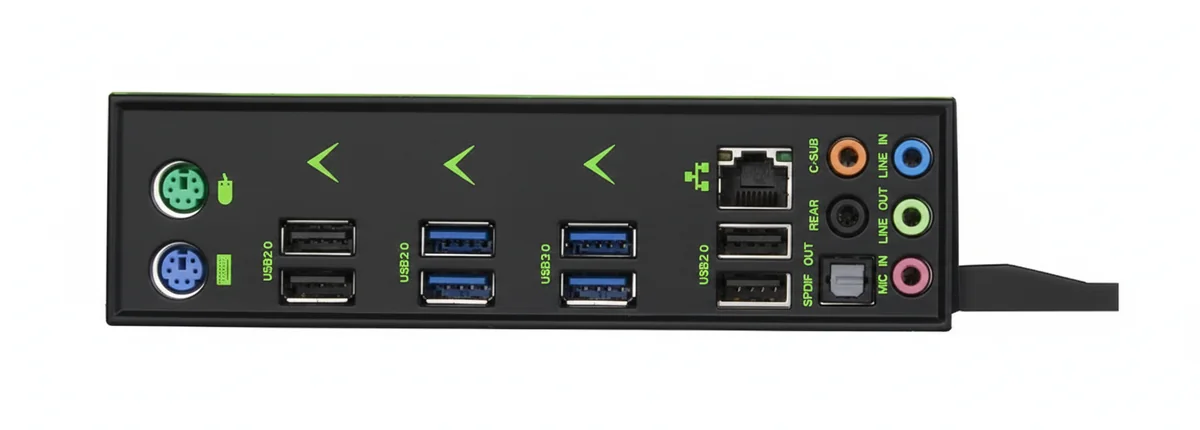

Задняя панель портов Huananzhi X99-F8 — Задняя панель ввода-вывода

Дизайн Huananzhi X99-F8 выполнен на высоком уровне. Радиатор зоны VRM оснащён двумя встроенными вентиляторами для эффективного охлаждения подсистемы питания. Плата оборудована интегрированной задней панелью (back-plate), металлизированными слотами PCI-E x16 и декоративной зелёной подсветкой в нижней части.

Подсистема питания состоит из 6 фаз. На плате установлен индикатор POST-кодов, а также физические кнопки включения и перезагрузки — удобное решение для открытых стендов и тестовых конфигураций.

Мосфеты VRM Huananzhi X99-F8 — Силовые элементы VRM: мосфеты QM3092M6 и QM3098M6

Схема элементов Huananzhi X99-F8 — Описание и распиновка элементов платы

✅

На плате предусмотрены индикатор POST-кодов и физические кнопки питания — идеально для диагностики и работы на открытом стенде.

Совместимость с оперативной памятью DDR4

При выборе оперативной памяти для систем на базе LGA 2011-3 важно учитывать ряд особенностей. Не все десктопные DDR4-модули корректно работают с данной платформой. В частности, модули с 8 банками памяти могут не запускаться, вызывая остановку на POST-кодах 67 (b7) или 35 (53). Модули с 16 банками функционируют стабильно.

⚠️

Модули с 4 чипами памяти гарантированно не совместимы с платами на LGA 2011-3. Для полной совместимости рекомендуем серверную ECC REG-память.

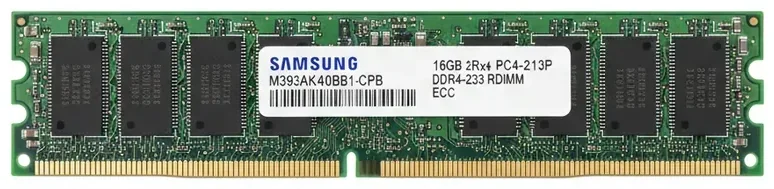

Серверная ECC REG память DDR4 Samsung — Серверная ECC REG DDR4 память Samsung — оптимальный выбор для полной совместимости

Серверная ECC REG-память полностью совместима с данной платой и является наилучшим вариантом для гарантированного запуска. Стоимость серверных модулей в последнее время практически сравнялась с обычными десктопными планками.

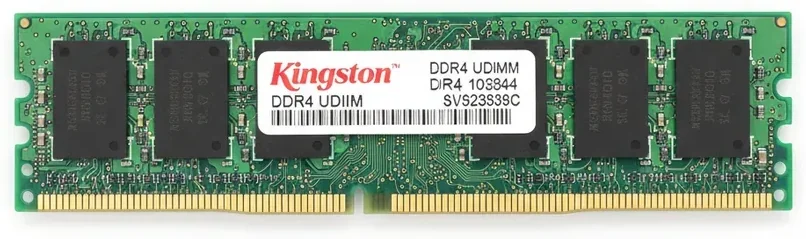

DDR4 десктопный модуль Kingston с 4 чипами — несовместим — Десктопный модуль Kingston с 4 чипами — с высокой вероятностью не запустится на X99-платах

❗

Наш менеджер всегда поможет с подбором совместимой памяти. Мы точно знаем, какие модули работают с каждой моделью платы, и готовы собрать полностью рабочую конфигурацию без проблем с совместимостью.

В SPD-профиле модуля должна быть записана информация для работы на частоте, поддерживаемой процессором — как правило, это 2133 или 1866 МГц. Двухранговые модули обеспечат более высокую производительность по сравнению с одноранговыми при прочих равных условиях.

Ревизии платы и версии BIOS

За время производства Huananzhi X99-F8 было выпущено несколько ревизий платы. Ранние версии традиционно считаются наиболее удачными, однако и для новых ревизий существуют решения, позволяющие раскрыть весь потенциал платформы.

Отличия между ревизиями

Мосфеты VRM	Ранняя: QM3092M6 + QM3098M6 \| Поздняя: 3NA7R2 + 3NA3R4 или EMB07B03HR + EMB04N03H
Мультиконтроллер	Ранняя: nuvoTon NCT5532D \| Поздняя: nuvoTon NCT5567D-B
Аудиокодек	Ранняя: ALC892 \| Поздняя: ALC883 / ALC887 / ALC888
Чип BIOS	Ранняя: Winbond 25Q128 \| Поздняя: Macronix MX25L12833F

ℹ️

Изменения между ревизиями повлияли на совместимость прошивок BIOS, а также на ряд функциональных возможностей. Определить ревизию можно по маркировке мультиконтроллера, расположенного чуть выше спикера.

Сравнение версий BIOS

2020-05-25	ECC ✅ \| CR ✅ \| Аудио: для 1-й ревизии \| Разгон ✅ \| UPT: для 1-й ревизии — лучшая версия
2020-08-17	ECC ❌ \| CR ✅ \| Аудио: для 1-й ревизии \| Разгон ✅ \| UPT ❌
2020-08-26	ECC ❌ \| CR ❌ \| Аудио: для 1-й ревизии \| Разгон ✅ \| UPT ❌
2021-01-20	ECC ❌ \| CR ❌ \| Аудио ? \| Разгон ? \| UPT ❌
2021-05-11	ECC ❌ \| CR ❌ \| Аудио ? \| Разгон ? \| UPT ❌
2021-09-15	ECC ❌ \| CR ❌ \| Аудио: для новой ревизии \| Разгон ? \| UPT ❌
2021-12-13	ECC ✅ \| CR ❌ \| Аудио: для новой ревизии \| Разгон ? \| UPT ?
CX99DE28 (iEngineer)	ECC ✅ \| CR ✅ \| Аудио ? \| Разгон ✅ \| UPT ?
CX99DE29 (iEngineer)	ECC ✅ \| CR ✅ \| Аудио ? \| Разгон ✅ \| UPT ✅ (кроме SmartFan)

✅

Версия BIOS от 2020-05-25 считается лучшей для плат ранней ревизии. Для новых ревизий рекомендуем модифицированные версии с перенесёнными аудиомодулями или прошивки от iEngineer (CX99DE28/CX99DE29).

⚠️

⚠️ ВНИМАНИЕ! Перепрошивка BIOS на неоригинальную (неофициальную) версию является вмешательством в заводское программное обеспечение устройства и автоматически снимает изделие с гарантийного обслуживания. Прошивка несовместимой версии может привести к полной неработоспособности платы (окирпичиванию), после чего восстановление возможно только с помощью программатора. Все действия по перепрошивке вы выполняете на свой страх и риск.

Как определить ревизию и выбрать прошивку

Перед обновлением BIOS необходимо определить ревизию платы. Визуально отличить версии непросто: единственный надёжный признак ранней ревизии — маркировка X99-G335J ver2.0 рядом с 24-pin разъёмом питания.

✅ Плюсы

Ранняя ревизия (NCT5532D): полная поддержка лучшего BIOS 2020-05-25
Поддержка всех аудиовыходов на ранней ревизии
Совместимость с Ultimate Patcher Tool на ранней ревизии
Максимальный TDP до 145 Вт на ранней ревизии

❌ Минусы

Поздняя ревизия: сниженный TDP до 130 Вт
Упрощённая подсистема питания в новых ревизиях
Требуется программатор для некоторых операций с BIOS на новой ревизии
Не все аудиовыходы работают без модифицированного BIOS

Для ранней ревизии (NCT5532D)

Владельцам плат ранней ревизии повезло больше всего. Достаточно установить BIOS версии 2020-05-25 (рекомендуется модифицированная версия), обработать его через Ultimate Patcher Tool — и вы получите максимальный набор возможностей, стабильную работу и полную поддержку всех функций.

Для поздней ревизии (NCT5567D-B)

Для плат новой ревизии наиболее безопасный путь — использовать модифицированную версию BIOS от 2020-05-25 с перенесёнными аудиомодулями и исправленным дескриптором. Это обеспечивает полный набор функций: настройку таймингов, ECC, корректную работу всех аудиовыходов и поддержку Ultimate Patcher Tool.

Альтернативный вариант — прошивка от iEngineer (CX99DE29), которая обеспечивает расширенный функционал, включая поддержку разгона и корректную работу Linux/Hackintosh.

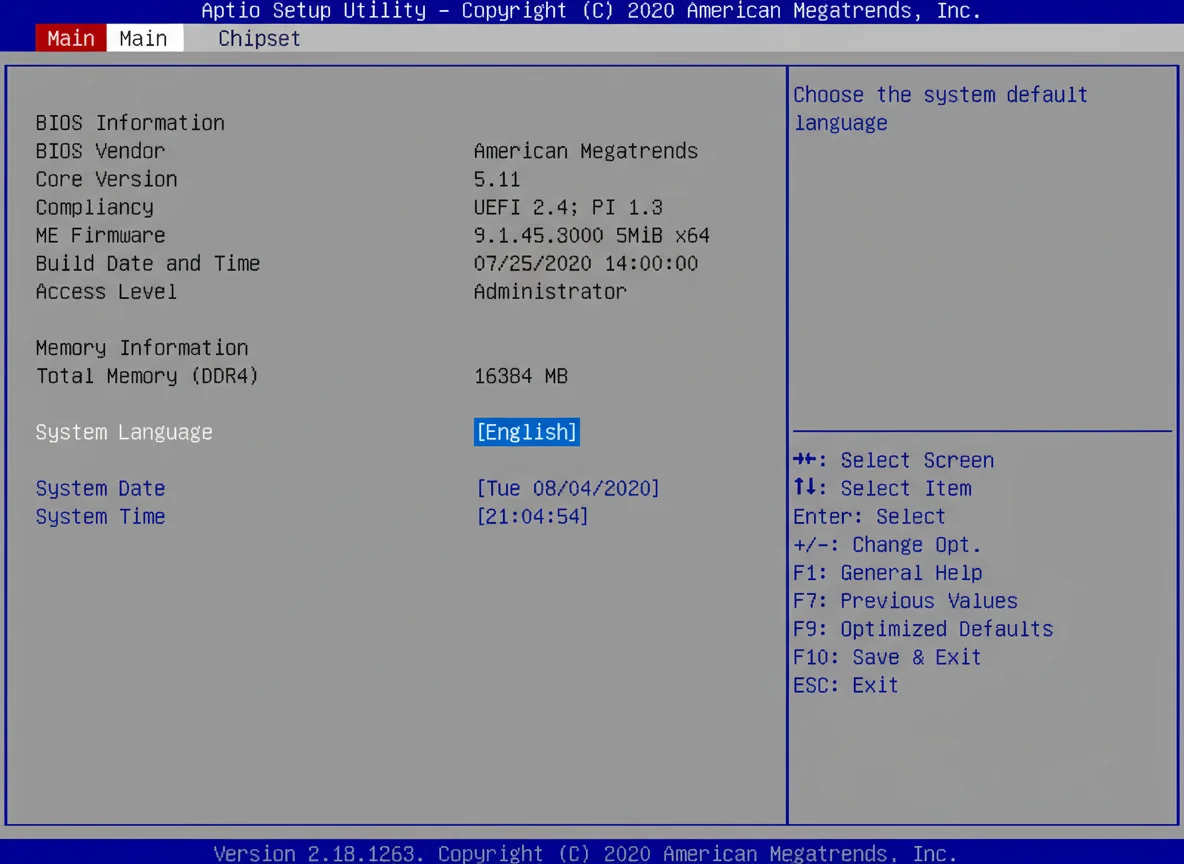

Возможности BIOS

Прошивки построены на базе American Megatrends и предоставляют достаточно широкие возможности для тонкой настройки системы — значительно более продвинутые, чем у китайских плат предыдущих поколений.

Разгон процессоров с разблокированным множителем и контроллера памяти
Управление напряжением CPU и контроллера памяти
Полноценная настройка таймингов оперативной памяти
Максимальная частота памяти для разблокированных CPU — 2400 МГц

Разгон множителем

⚠️

⚠️ ВНИМАНИЕ! Любой разгон процессора, оперативной памяти или других компонентов выполняется исключительно на ваш страх и риск и автоматически снимает устройство с гарантийного обслуживания. Разгон может привести к нестабильной работе системы, повреждению компонентов или полному выходу оборудования из строя. Компания не несёт ответственности за последствия разгона.

Разгон выполняется непосредственно из BIOS. Для процессора Xeon E5-1650 v3 разумный диапазон составляет 4.3–4.5 ГГц, при хорошем охлаждении можно достичь и более высоких частот.

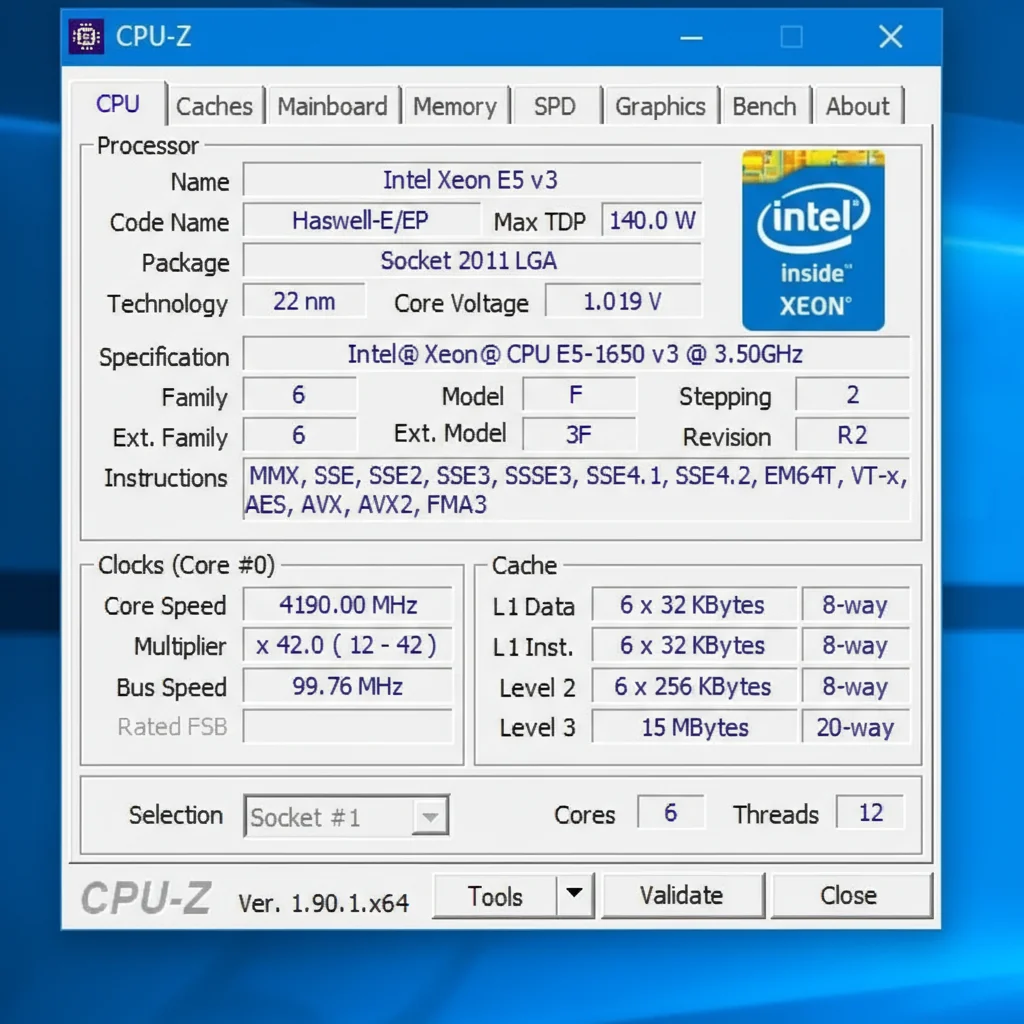

Настройки разгона в BIOS — Пример настроек разгона

Параметры CPU в BIOS — Параметры множителя процессора

Настройки напряжений — Настройки напряжения CPU

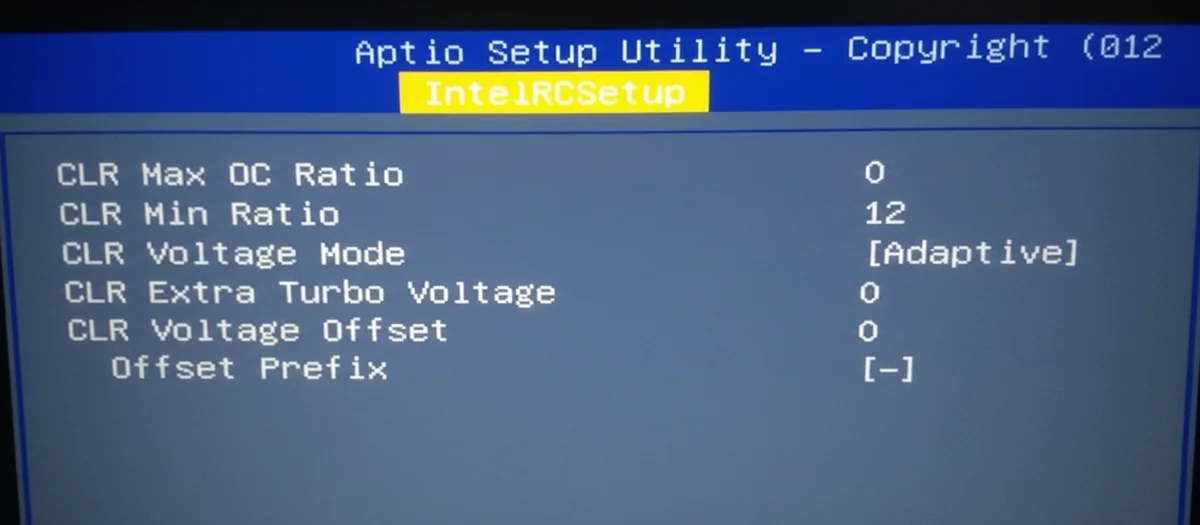

Настройки CLR/Ring — Параметры контроллера памяти

Core Max OC Ratio	Множитель ядер. Для Xeon E5-1650 v3 начните с 41–42
Core Voltage Override	Напряжение CPU в мВ. Начните с 1250 (1.25 В). Выше 1.30 В — с осторожностью
CLR Max OC Ratio	Множитель контроллера памяти. По умолчанию 30, повышать до 33–35
CLR Voltage	Напряжение контроллера памяти. Не более 1.25 В

⚠️

Процессоры Haswell весьма чувствительны к напряжению контроллера памяти. Оптимальным значением считается 1.25 В — превышать его следует с особой осторожностью.

Часто задаваемые вопросы и решение проблем

Плата не стартует — POST-коды b0, b7 или b9

Убедитесь, что хотя бы один модуль памяти установлен в слот с маркировкой «1». Без этого плата не запустится.

Загрузка останавливается на POST-кодах 73 или D6, спикер пищит 5 раз

Откройте BIOS → вкладка Boot → установите параметр Fast Boot в положение Disabled.

Не удаётся настроить SmartFan — вентиляторы работают на максимуме

Используйте рекомендуемые начальные параметры из настроек SmartFan и адаптируйте их под свой процессор и систему охлаждения. На модифицированных BIOS через UPT также доступен фикс SmartFan после выхода из сна.

Какую память лучше выбрать для этой платы?

Лучший вариант — серверная ECC REG DDR4 память. Она гарантированно совместима. Из десктопной памяти избегайте модулей с 4 чипами. Наш менеджер поможет подобрать проверенные модули.

Проблемы с Linux или Hackintosh

Рекомендуем прошить BIOS от iEngineer — в нём внесены правки для корректной работы этих ОС.

Как определить ревизию платы?

Проверьте маркировку мультиконтроллера выше спикера: NCT5532D — ранняя ревизия, NCT5567D-B — поздняя. Также у ранних ревизий есть маркировка X99-G335J ver2.0 рядом с 24-pin разъёмом.

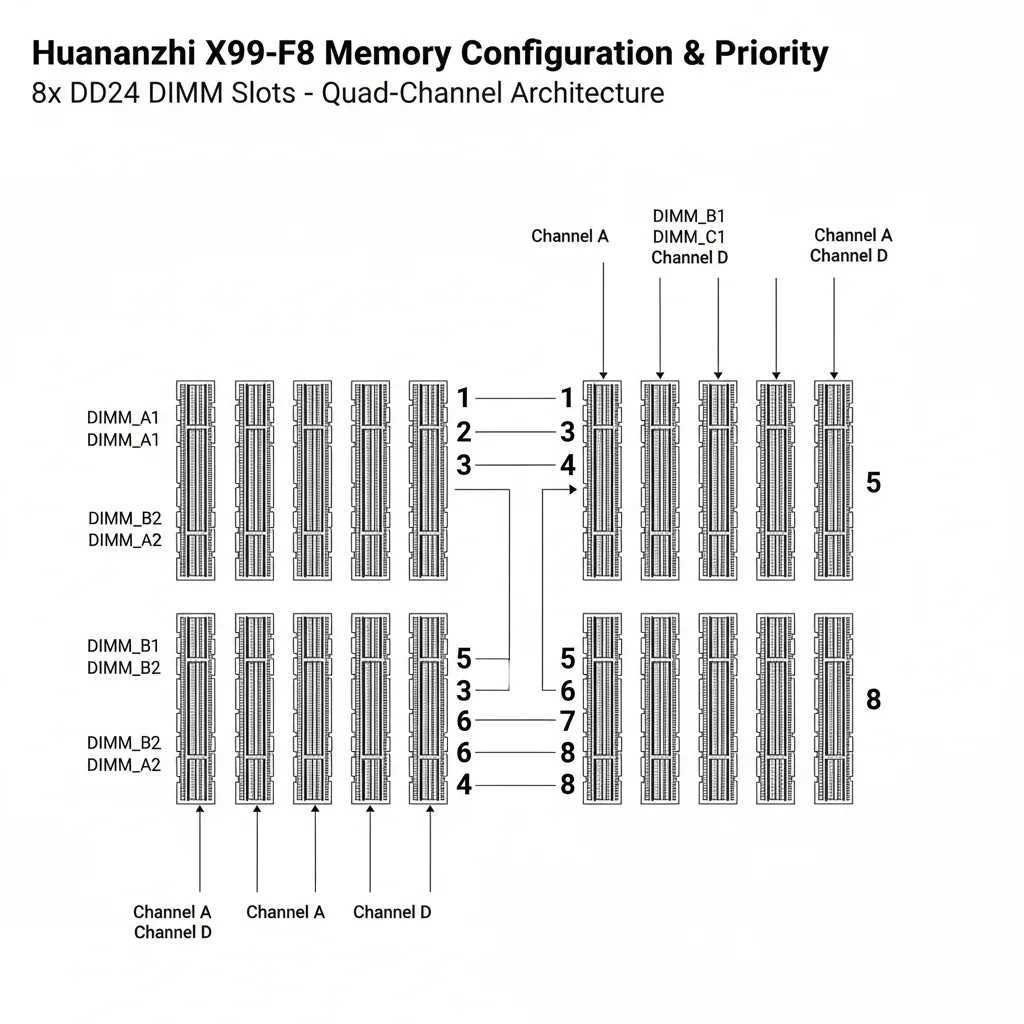

Конфигурация слотов памяти X99-F8 — Схема приоритетного заполнения слотов памяти

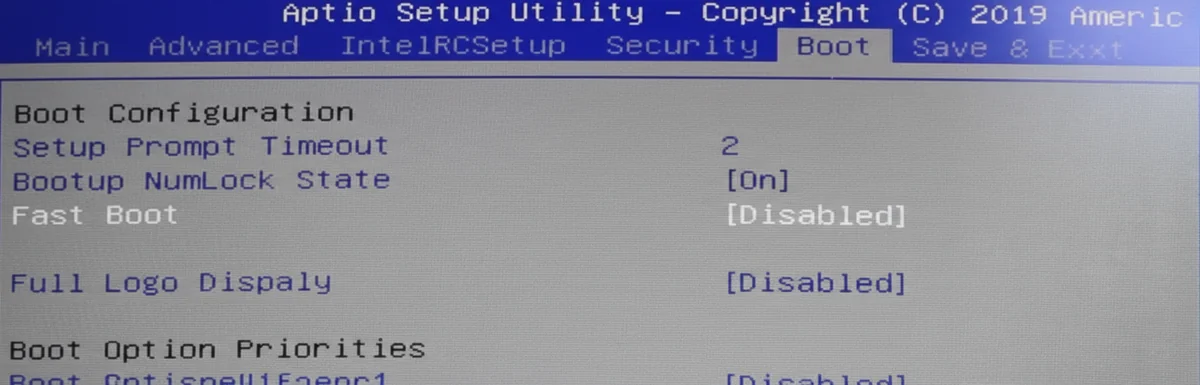

Настройка Fast Boot — Отключение Fast Boot в BIOS

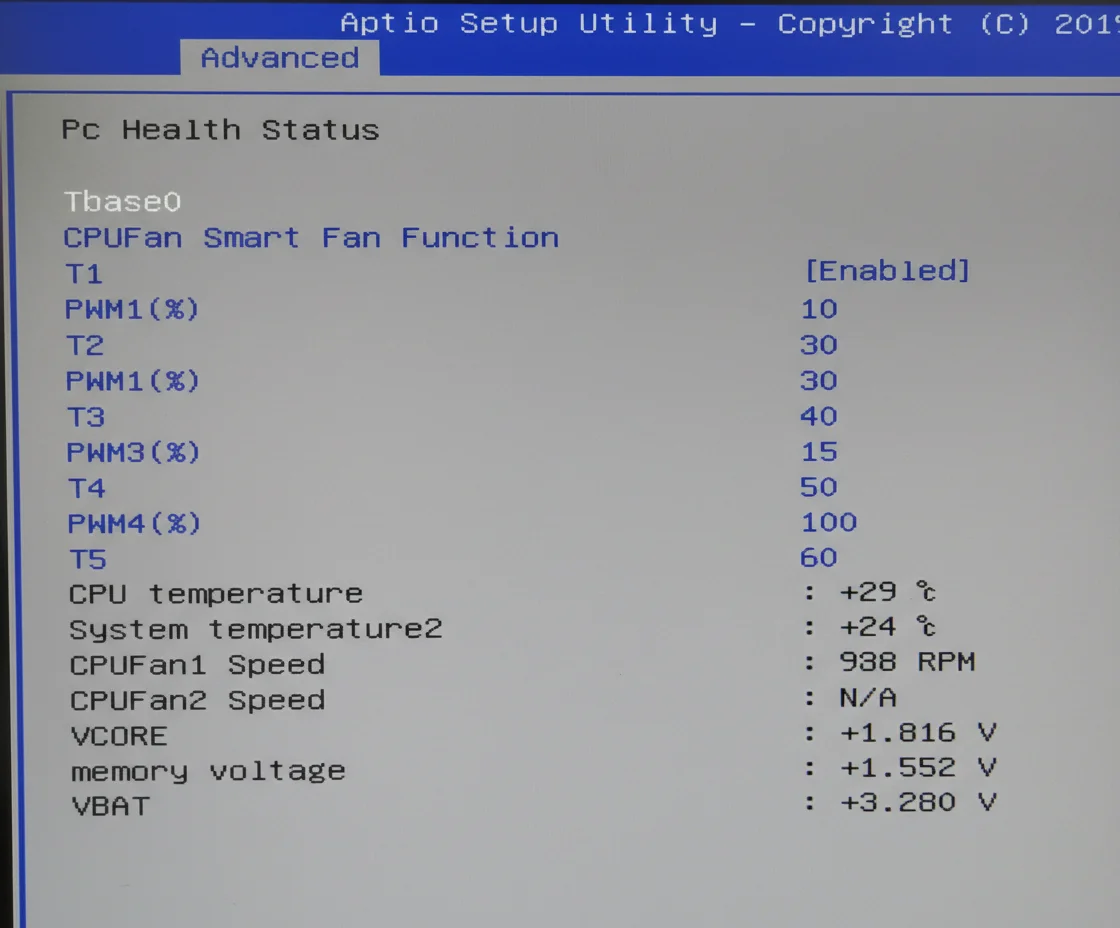

Настройки SmartFan в BIOS — Рекомендуемые начальные настройки SmartFan

Наша оценка

10/10 Huananzhi X99-F8 — общая оценка

Huananzhi X99-F8 заслуженно считается одной из лучших материнских плат на сокете LGA 2011-3. Восемь слотов DDR4, поддержка ECC-памяти, продуманная система охлаждения VRM и богатый набор портов делают её отличным выбором для сборки мощной рабочей станции или игрового ПК.
