Владельцы китайских материнских плат на чипсете Intel X99 часто сталкиваются с проблемой: BIOS не видит NVMe SSD на интерфейсе PCIe 4.0. Диск может определиться при первом включении, а затем исчезнуть из BIOS, или не обнаруживаться вовсе. В этой статье подробно разберём причины проблемы, способы диагностики и все доступные решения — от обновления BIOS до выбора совместимого накопителя.

❗

Чипсет Intel X99 (Wellsburg, 2014 год) поддерживает только стандарт PCIe 3.0. Накопители NVMe PCIe 4.0 физически подключаются к слоту M.2, но могут работать нестабильно или не определяться в BIOS из-за несовместимости протокола инициализации.

Почему X99 не видит NVMe PCIe 4.0 — технические причины

Проблема связана с несколькими техническими факторами, каждый из которых может быть причиной того, что накопитель не определяется.

1. Ограничения чипсета X99

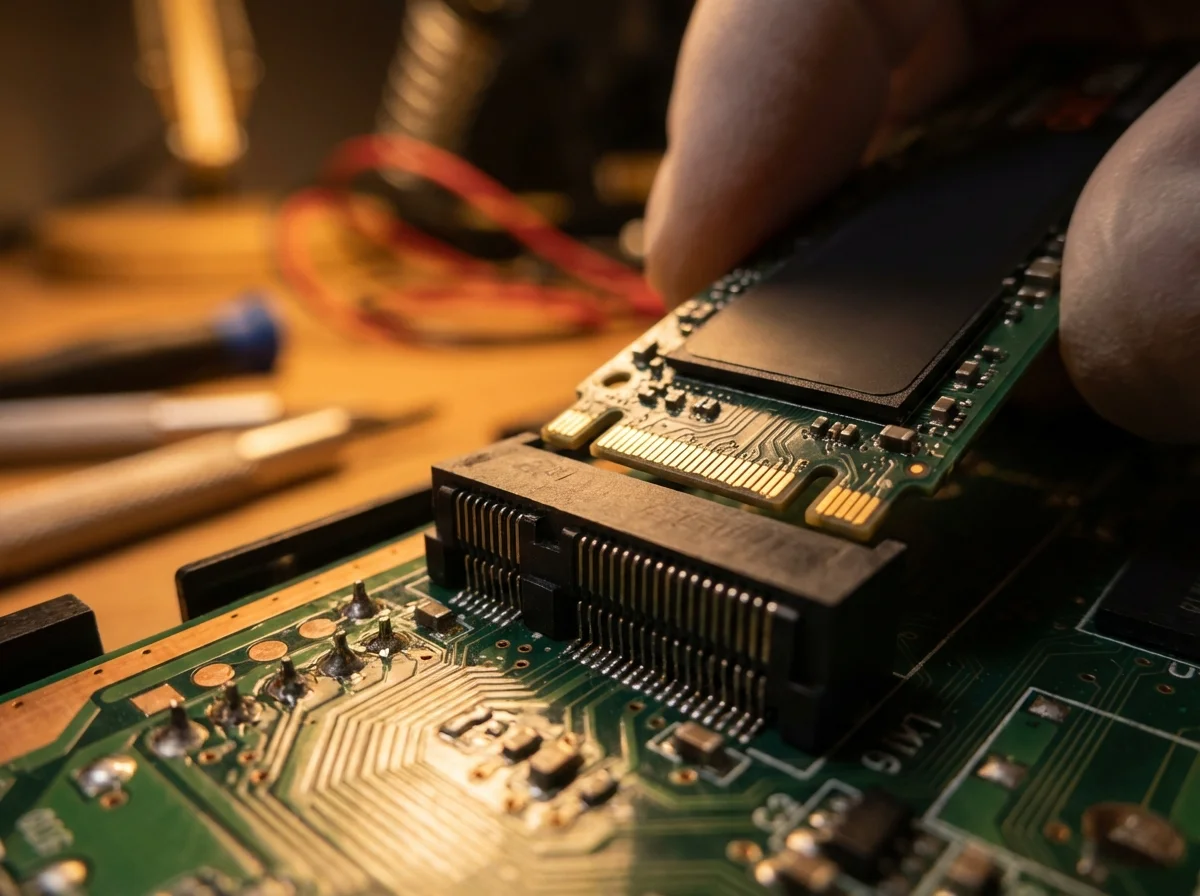

Установка NVMe M.2 SSD в слот на материнской плате X99 — Установка NVMe SSD в M.2 слот платы X99

Чипсет Intel X99 был выпущен в 2014 году и проектировался под стандарт PCIe 3.0. Контроллер PCIe в чипсете не содержит логики для корректной инициализации устройств PCIe 4.0 и 5.0. Хотя физически слот M.2 универсален, процедура обнаружения устройства (enumeration) может завершиться с ошибкой, если контроллер SSD отправляет команды, неизвестные чипсету X99.

2. Прошивка BIOS

Китайские платы на X99 (Huananzhi, Machinist, Kllisre) используют модифицированные версии BIOS на базе AMI UEFI. Эти прошивки не всегда содержат NVMe-модули для инициализации новых контроллеров. Если в BIOS отсутствует NVMe Option ROM для конкретного контроллера SSD (Phison E18, Samsung Elpis, Innogrit IG5236), диск не будет виден.

3. Контроллер SSD и режим совместимости

Некоторые NVMe SSD PCIe 4.0 при обнаружении шины PCIe 3.0 автоматически переключаются в режим совместимости (fallback). Однако не все контроллеры делают это корректно. Контроллеры Phison E18 и Innogrit IG5236 известны проблемами с обратной совместимостью на старых чипсетах.

Samsung 980 Pro (Elpis)	Работает через PCIe 3.0, стабилен на большинстве плат X99
WD SN770 (собств. контроллер)	Хорошая совместимость, автоматический fallback на PCIe 3.0
Kingston KC3000 (Phison E18)	Проблемы на многих X99 — может не определяться в BIOS
Crucial P5 Plus (Micron)	Стабильная работа после обновления прошивки SSD
Любой PCIe 3.0 NVMe	Полная совместимость — рекомендуется для X99

Способы решения проблемы

Существует несколько подходов к решению — от простых до радикальных. Начните с первого и двигайтесь дальше, если не помогло.

Решение 1: Обновление BIOS

Производители китайских плат периодически выпускают обновлённые прошивки с добавленными NVMe-модулями. Проверьте наличие новой версии BIOS на сайте производителя вашей платы (Huananzhi, Machinist) или в профильных сообществах. Обновление BIOS может добавить поддержку новых контроллеров NVMe.

⚠️

Обновление BIOS — рискованная процедура. Используйте только прошивки от производителя вашей конкретной модели платы. Неправильная прошивка может привести к полной неработоспособности платы (brick).

Решение 2: Обновление прошивки SSD

Некоторые производители SSD выпускают обновления firmware, улучшающие совместимость со старыми чипсетами. Проверьте наличие обновлений на сайте производителя вашего SSD. Например, Crucial выпускала firmware-патч для P5 Plus, решающий проблемы с X99.

Решение 3: Использование PCIe-адаптера

Установите NVMe SSD через PCIe-адаптер M.2 → PCIe x4 в полноразмерный слот PCIe 3.0 x16. Это обходит потенциальные проблемы с разводкой M.2 слота на плате и может решить проблему обнаружения. Адаптер стоит 300–800 ₽ и не влияет на производительность.

Решение 4: Выбор совместимого NVMe SSD

Самое надёжное решение — использовать NVMe SSD на интерфейсе PCIe 3.0. Такие накопители гарантированно совместимы с чипсетом X99. Рекомендуемые модели:

Samsung 970 EVO Plus — до 3500 МБ/с, отличная надёжность
WD Black SN750 — до 3470 МБ/с, хороший контроллер
Kingston A2000 — бюджетный вариант, до 2200 МБ/с
Crucial P3 — PCIe 3.0, до 3500 МБ/с, отличная цена

✅

При покупке NVMe SSD для платы X99 обращайте внимание на спецификацию интерфейса. Выбирайте модели с пометкой PCIe 3.0 x4 NVMe — они гарантированно работают без проблем.

Что делать, если SSD определился, а потом пропал

Частая ситуация: BIOS видит NVMe SSD при первом включении, а после перезагрузки или установки ОС — перестаёт. Это может быть связано с:

Настройками CSM/Legacy — попробуйте переключить режим загрузки между UEFI и Legacy в BIOS
Порядком инициализации PCIe — измените порядок загрузки устройств в BIOS
Перегревом контроллера SSD — установите радиатор на M.2 накопитель
Конфликтом линий PCIe — отключите неиспользуемые PCIe-устройства для освобождения линий

Производительность NVMe PCIe 4.0 на шине PCIe 3.0

Даже если вам удастся запустить PCIe 4.0 SSD на плате X99, его скорость будет ограничена пропускной способностью шины PCIe 3.0:

PCIe 3.0 x4	~3500 МБ/с — максимум для X99
PCIe 4.0 x4	~7000 МБ/с — требует чипсет X570/Z590+
PCIe 5.0 x4	~14000 МБ/с — требует чипсет Z790/X670+

Таким образом, покупка дорогого PCIe 4.0 SSD для платы X99 не имеет смысла с точки зрения производительности — вы всё равно получите скорость PCIe 3.0. Лучше выбрать качественный PCIe 3.0 накопитель и сэкономить разницу.

✅ Плюсы

Платы X99 стоят значительно дешевле современных аналогов
Поддержка серверных процессоров Xeon E5 v3/v4
До 128 ГБ оперативной памяти DDR4 ECC REG
NVMe PCIe 3.0 SSD работают без проблем
Отличное соотношение цена/производительность

❌ Минусы

Нет нативной поддержки PCIe 4.0 и 5.0
Ограниченная совместимость с новейшими NVMe SSD
BIOS может потребовать ручного обновления
Нет поддержки DDR5 и USB 3.2 Gen2
Производство чипсета прекращено — обновления BIOS редки

Часто задаваемые вопросы

Почему китайские платы на чипсете X99 не поддерживают NVMe PCIe 4.0?

Чипсет Intel X99 (2014 год) был разработан до появления стандарта PCIe 4.0. Контроллер PCIe в чипсете не содержит логики для инициализации устройств PCIe 4.0, что приводит к проблемам обнаружения.

Можно ли использовать NVMe PCIe 4.0 SSD на плате X99?

Физически — да, слот M.2 универсален. Но SSD будет работать в режиме PCIe 3.0 со скоростью до ~3500 МБ/с. Некоторые модели могут вообще не определяться в BIOS из-за проблем с обратной совместимостью контроллера.

Какие NVMe SSD лучше использовать с платой X99?

Рекомендуем NVMe SSD на интерфейсе PCIe 3.0: Samsung 970 EVO Plus, WD Black SN750, Kingston A2000, Crucial P3. Они гарантированно совместимы и обеспечивают максимальную скорость на X99.

Поможет ли обновление BIOS?

Обновление BIOS может помочь, если производитель добавил NVMe-модули для новых контроллеров SSD. Проверьте наличие обновлений на сайте производителя платы или в профильных сообществах.

Влияет ли прошивка SSD на совместимость?

Да. Некоторые производители SSD выпускают firmware-обновления, улучшающие совместимость со старыми чипсетами. Проверьте наличие обновлений на сайте производителя вашего SSD.

PCIe-адаптер поможет решить проблему?

В ряде случаев — да. Установка NVMe SSD через PCIe-адаптер M.2 → PCIe x4 в полноразмерный слот обходит проблемы с M.2 разводкой и может решить проблему обнаружения.

Заключение

Проблема с NVMe PCIe 4.0 на китайских платах X99 — это ограничение чипсета, а не дефект платы. Чипсет X99 поддерживает только PCIe 3.0, и не все контроллеры NVMe PCIe 4.0 корректно работают в режиме обратной совместимости. Самое надёжное решение — использовать NVMe SSD на PCIe 3.0, который обеспечит полную совместимость и максимальную скорость для данной платформы.

Платформа X99 остаётся отличным выбором для бюджетных рабочих станций и серверов благодаря поддержке серверных процессоров Xeon и ECC-памяти. Просто учитывайте ограничения при выборе накопителя.
