Двухпроцессорная материнская плата ставит в системе не один, а два процессора Xeon, и это меняет саму логику сборки сервера. Суммарное число ядер и потоков вырастает вдвое, число каналов памяти и линий PCIe тоже, а вместе с ними растут задачи, для которых такая плата на 2 процессора становится оправданным выбором. В статье разберём, чем двухсокетная плата отличается от однопроцессорной, какие процессоры на неё ставить, что такое NUMA и QPI, и кому реально нужен сервер на двух Xeon, а кому хватит одного быстрого чипа.
Что такое двухпроцессорная материнская плата

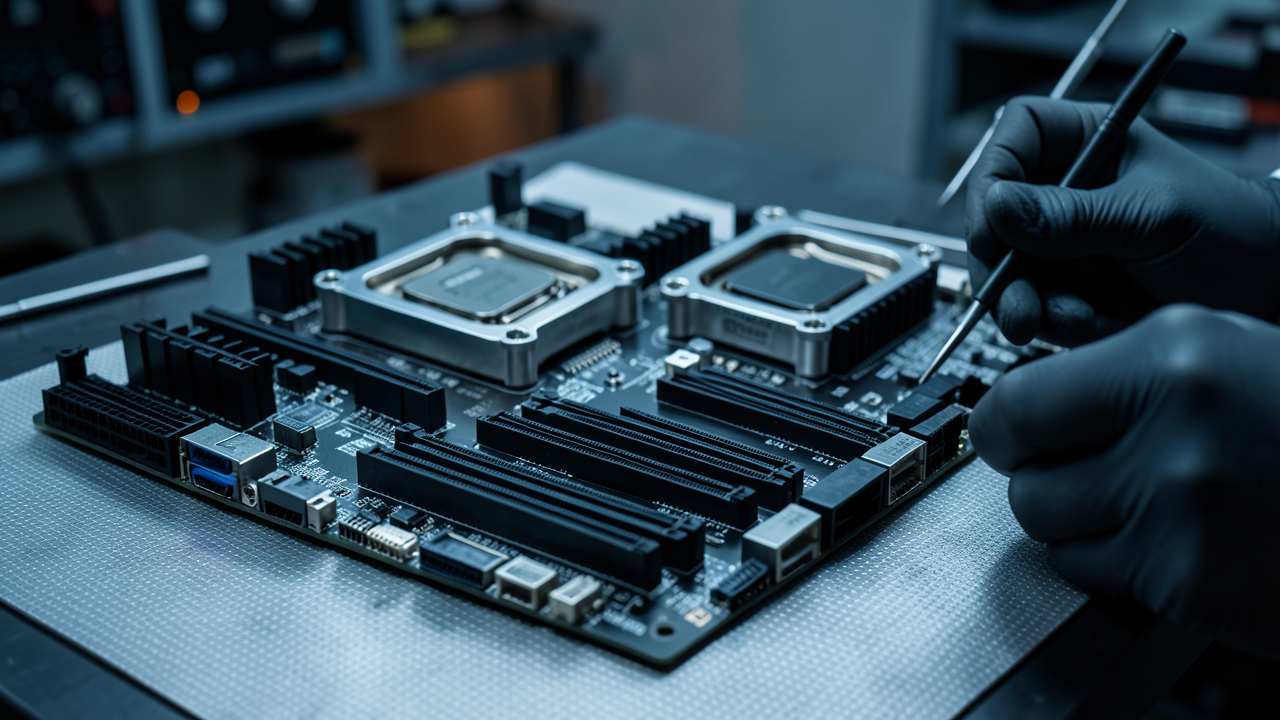

Двухпроцессорная плата, или 2S-плата, физически содержит два сокета для установки процессоров. Для платформы LGA 2011-3 это два разъёма под Xeon E5 v3 или v4: например, две модели по 14 ядер дают в сумме 28 ядер и 56 потоков на одной плате. Ресурсы не делятся между виртуальными системами, а складываются: удваиваются ядра, каналы памяти и, как правило, число слотов PCIe под карты расширения. По сути, двухпроцессорная плата, это способ получить производительность уровня мощного сервера в одном корпусе и с одним блоком питания, не переходя на кластер из нескольких машин.
Требования к процессорам для двухсокетной платы
Не любой Xeon подойдёт для установки в оба сокета. Есть два обязательных условия.
Поддержка multi-CPU конфигурации
Процессор должен официально поддерживать двухсокетную работу. У линейки Xeon E5 это модели серии E5-26xx: их индекс инженерами сделан так, чтобы отличать их от однопроцессорных E5-16xx, которые физически не умеют работать в паре. Перед покупкой процессора для 2S-платы стоит свериться со статьёй как выбрать серверный процессор, где подробно разобрана разница между сериями и что означает маркировка.
Одинаковые процессоры в паре
Для стабильной работы оба процессора должны быть одной модели, а желательно и одного степпинга. Разные модели в двух сокетах формально иногда запускаются, но на практике приводят к непредсказуемому поведению планировщика задач и рискам нестабильности. Правило простое: одна модель, оба сокета заняты одинаковыми чипами.
Архитектура и инфраструктура двухпроцессорной платы
QPI и NUMA: как процессоры общаются между собой
Два физических процессора на одной плате не работают изолированно, они связаны высокоскоростной шиной QPI (Quick Path Interconnect) в поколении v3, либо её более поздним развитием в следующих архитектурах. Через эту шину процессоры обмениваются данными и синхронизируют доступ к памяти и устройствам друг друга. При этом действует архитектура NUMA (Non-Uniform Memory Access): у каждого процессора есть собственные каналы памяти, и обращение к «своей» памяти происходит быстрее, чем к памяти, физически подключённой к соседнему сокету. Операционная система и гипервизор учитывают эту локальность при распределении процессов, поэтому для двухпроцессорных серверов важно грамотно настраивать привязку задач к NUMA-узлам, особенно в задачах виртуализации и баз данных.
Питание, охлаждение и корпус
Два процессора одновременно означают удвоенное тепловыделение и повышенные требования к питанию платы. У двухпроцессорных плат обычно предусмотрено два разъёма CPU-питания (по одному на процессор) в дополнение к основному разъёму материнской платы, поэтому блок питания нужно подбирать с запасом по мощности и с достаточным числом кабелей. Экономить на блоке питания в такой сборке не стоит: недостаточная мощность или нестабильное напряжение под нагрузкой на два сокета сразу приводят к троттлингу или внезапным перезагрузкам.
Охлаждение тоже требует отдельного внимания. Для каждого процессора нужен отдельный кулер или блок в системе жидкостного охлаждения, рассчитанный на TDP конкретной модели Xeon. Расположение сокетов на плате часто плотнее, чем на однопроцессорных платах, поэтому важно заранее проверить совместимость выбранных кулеров по высоте и креплению, а корпус подобрать с достаточным воздушным потоком: как правило, это серверный или полноразмерный корпус форм-фактора E-ATX с несколькими посадочными местами под вентиляторы.
Память и слоты расширения на 2S-плате
Двухпроцессорная плата почти всегда даёт больше слотов памяти, чем однопроцессорная: типичный диапазон, 8–16 слотов DDR4 против 4–8 на односокетных платах того же поколения. Больше слотов означает больший суммарный объём оперативной памяти при том же типе модулей.
Для серверной нагрузки используется память с ECC REG (Registered ECC), которая проверяет и исправляет ошибки на лету и снижает нагрузку на контроллер памяти при больших объёмах модулей. Требования к выбору таких модулей, частоте и совместимости с конкретной платой подробно разобраны в статье серверная память DDR4 ECC REG: как выбрать.
Также на двухпроцессорных платах, как правило, больше линий PCIe и физических слотов расширения: это позволяет установить несколько видеокарт для расчётов, RAID-контроллеры, сетевые адаптеры на 10 Гбит и другую периферию одновременно, без конкуренции за пропускную способность шины.
Однопроцессорная и двухпроцессорная платформа: сравнение
| Параметр | Однопроцессорная плата | Двухпроцессорная плата |
|---|---|---|
| Ядра и потоки | До 18 ядер / 36 потоков (1 Xeon E5 v4) | До 44 ядер / 88 потоков (2 Xeon E5 v4) |
| Каналы памяти | 4 канала на процессор | 4 канала на каждый из двух процессоров, 8 суммарно |
| Слоты RAM | 4–8 слотов DDR4 | 8–16 слотов DDR4 |
| Линии PCIe | 40 линий с одного процессора | До 80 линий суммарно с двух процессоров |
| Типичные задачи | Файловый сервер, лёгкая виртуализация, задачи с упором на частоту ядра | Плотная виртуализация, рендер, базы данных, вычисления |
Когда двухпроцессорная плата оправдана, а когда избыточна
Сервер на двух Xeon имеет смысл там, где нагрузка хорошо распараллеливается и упирается в суммарное число потоков и объём памяти, а не в частоту одного ядра.
Задачи, где двухсокетная платформа выигрывает
- Виртуализация высокой плотности: десятки виртуальных машин на одном хосте
- Многопоточный рендеринг на CPU: 3D-графика, видеообработка
- Базы данных с большим числом параллельных запросов
- Научные и инженерные вычисления, требующие много ядер и памяти
Когда лучше обойтись одним процессором
Если приложение однопоточное или слабо распараллеливается, например часть игровых серверов, некоторые системы реального времени или задачи с приоритетом на высокую тактовую частоту, то удвоение ядер не даст прироста. В этом случае эффективнее взять один быстрый процессор на однопроцессорной плате: подробнее логика выбора платы под конкретную платформу описана в статье как выбрать материнскую плату X99 LGA 2011-3.
Кому нужна двухпроцессорная плата
- Компаниям, разворачивающим плотную виртуализацию на одном физическом хосте
- Студиям, где нужен многопоточный CPU-рендер видео и 3D-графики
- Администраторам баз данных с высокой конкурентной нагрузкой
- Инженерам и исследователям для расчётных задач с большим объёмом памяти
- Тем, кто хочет получить максимум ядер и линий PCIe в одном корпусе без кластера серверов

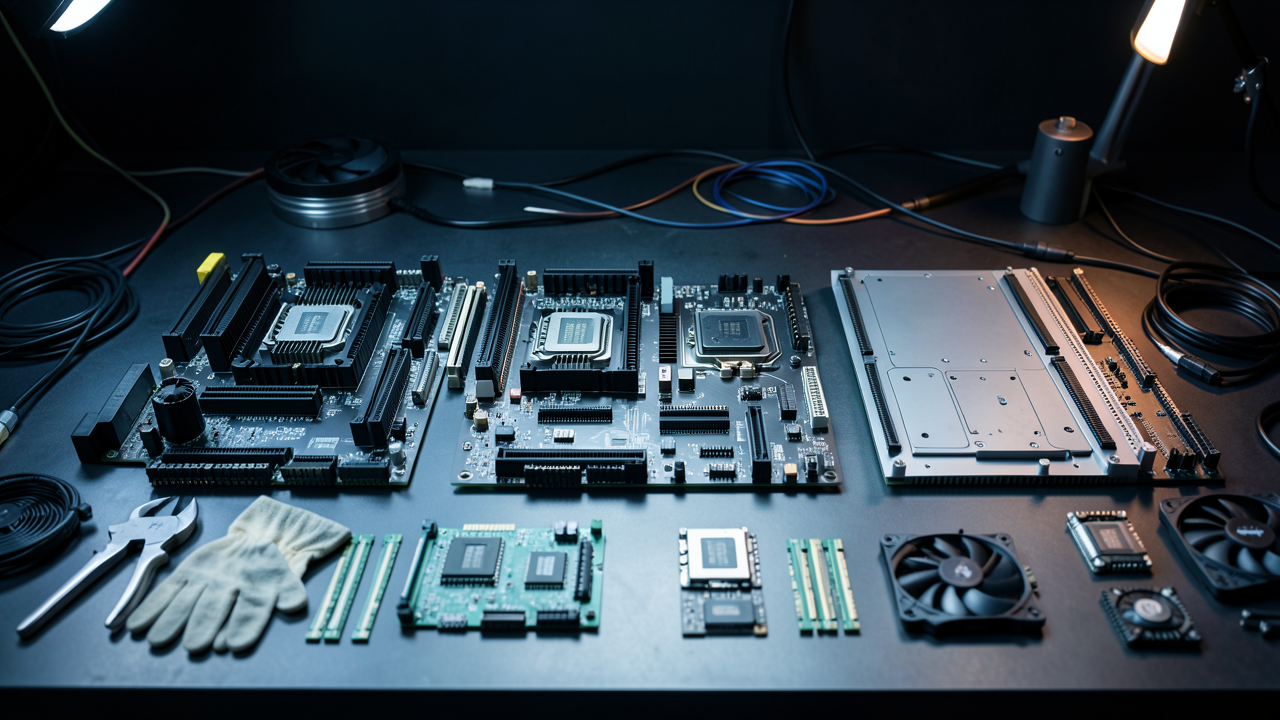

Какую двухпроцессорную плату выбрать
При выборе конкретной модели важно свериться с поддерживаемыми процессорами, максимальным объёмом и типом памяти, числом слотов PCIe нужного форм-фактора и разъёмами питания под два процессора. Актуальный ассортимент таких плат под платформу LGA 2011-3 собран в разделе двухпроцессорные материнские платы: там указаны совместимые процессоры и характеристики каждой модели.
Huananzhi.ru является официальным дистрибьютором HUANANZHI в России и поможет собрать двухсокетную платформу под конкретную задачу: подобрать пару процессоров, память с ECC REG и корпус с нужным питанием. На всю продукцию действует гарантия, доставка выполняется по всей России. Если нужна консультация по выбору платы на 2 процессора, свяжитесь с нами, и мы поможем собрать конфигурацию под ваш бюджет и нагрузку.
При установке двух процессоров ставьте оба одновременно, а не по очереди, некоторые платы не проходят POST со свободным вторым сокетом при определённых настройках BIOS. После сборки проверьте в BIOS или операционной системе, что видны оба процессора и полный объём памяти, иногда один модуль или один сокет определяется с ошибкой из-за плохого контакта, а не из-за неисправности.
Блок питания и охлаждение под два процессора
Суммарное тепловыделение двух Xeon E5 v4 достигает 290 Вт (2×145 Вт), а с учётом VRM, памяти, дисков и карт расширения реальное потребление платформы выходит на 500–700 Вт. Для запаса и пиковых нагрузок берите БП на 800–1000 Вт с сертификатом 80 Plus Platinum/Titanium. Обязательны два разъёма EPS 8-pin (или 4+4) для питания CPU — один на каждый сокет. В серверных корпусах стандарт — резервируемые БП формата CRPS (1+1), в обычных — ATX или SFX с переходниками.
Охлаждение считается по TDP каждого процессора. Для E5-2699 v4 (145 Вт) нужен кулер с рассеиваемой мощностью от 150 Вт. В 2U-корпусах используют пассивные радиаторы с направляющими кожухами и высокостатические вентиляторы (например, Delta 40×56 мм, 15 000 об/мин). В 4U и башнях ставят активные башенные кулеры высотой до 160 мм. Важно: два кулера не должны мешать друг другу и слотам DIMM. Направление потоков — фронт-в-тыл, с раздельными воздуховодами для каждого сокета. Жидкостное охлаждение в серверах применяется редко из-за риска протечки и обслуживания, но в рабочих станциях на 2S допустимо.
- Проверьте, что БП выдаёт не менее 25 А по линии +12 В на каждый EPS-разъём.
- Для 2U используйте только серверные кулеры с ШИМ и горячим резервом.
- При воздушном охлаждении в башне добавьте 2–3 корпусных вентилятора 120/140 мм на вдув и выдув.
Проверка ревизий платы и поддержки Xeon E5 v3/v4
Платы LGA 2011-3 на чипсетах C612 и X99 изначально выходили с поддержкой Xeon E5 v3. Для E5 v4 (Broadwell-EP) требуется обновление микрокода BIOS. Не все ревизии плат получили такое обновление: ранние партии могут не поддерживать v4 даже после прошивки. Перед покупкой сверяйтесь с CPU Support List на сайте производителя — там указаны точные модели и минимальная версия BIOS.
Примеры: ASUS Z10PE-D16 WS поддерживает E5 v4 начиная с BIOS 3202; Supermicro X10DRi — с BIOS 2.0. Если плата б/у, запросите у продавца текущую версию BIOS и ревизию текстолита (указана на самой плате, например, Rev 1.01). Без работающего процессора обновить BIOS можно только через USB BIOS Flashback (если поддерживается) или программатором. Иначе потребуется временно установить любой совместимый Xeon E5 v3.
| Плата | Минимальный BIOS для v4 | Особенность |
|---|---|---|
| ASUS Z10PE-D16 WS | 3202 | Двойной BIOS, Flashback |
| Supermicro X10DRi | 2.0 | IPMI, обновление через веб |
| Gigabyte MD70-HB0 | F22 | Требует v3 для первой прошивки |
Также проверьте поддержку TDP: платы с VRM на 6+ фазах могут не тянуть два 145-Вт процессора. В спецификации ищите «Max CPU TDP» или «CPU Power».
Настройка NUMA и влияние на виртуализацию и БД
В двухсокетной системе каждый CPU имеет собственный контроллер памяти и локальные DIMM. Доступ к локальной памяти занимает ~80 нс, к удалённой через QPI — ~140 нс. Пропускная способность удалённого доступа ограничена QPI (до 9.6 ГТ/с на E5 v4). BIOS-опция Node Interleaving: при Disabled включается NUMA (память делится по узлам), при Enabled — чередование, которое маскирует NUMA, но увеличивает среднюю задержку. Для баз данных и виртуализации оставляйте NUMA включённым.
В VMware ESXi используйте vNUMA: для ВМ с числом vCPU больше 8 (или больше ядер одного сокета) гипервизор создаёт NUMA-топологию. Размер vCPU не должен превышать число ядер в одном NUMA-узле, иначе ВМ будет跨越 сокеты и терять производительность. В SQL Server настройте max server memory и привязку к NUMA-узлам через affinity. В Linux применяйте numactl —cpunodebind=0 —membind=0 для процессов, чувствительных к задержкам. PostgreSQL и Oracle также поддерживают NUMA-политики.
- Проверяйте топологию: numactl —hardware или coreinfo -n в Windows.
- Для СУБД с интенсивным обменом между потоками лучше 1S с большим числом ядер, чем 2S с NUMA-штрафом.
- Виртуальные машины с малым числом vCPU (1–4) автоматически попадают в один узел.
Чек-лист перед покупкой двухпроцессорной платы
Перед заказом проверьте каждый пункт, иначе плата может не запуститься или упереться в ограничения.
- Сокет: LGA 2011-3 для Xeon E5 v3/v4, LGA 2011 для v1/v2, LGA 3647 для Scalable. Не взаимозаменяемы.
- TDP: суммарный TDP двух CPU не должен превышать возможности VRM. Для E5-2699 v4 (145 Вт) нужна плата с запасом от 300 Вт.
- Память: тип DDR4 ECC RDIMM или LRDIMM, 4 канала на процессор (8 слотов на 2S минимум). Проверьте QVL памяти и поддержку 3DS LRDIMM для объёма >512 ГБ.
- Корпус: форм-фактор платы — E-ATX (305×330 мм), SSI-EEB (305×330 мм) или SSI-CEB (305×267 мм). Уточните у производителя корпуса максимальный размер и высоту кулеров.
- Форм-фактор: 2U/4U стоечный или башня. В 1U двухсокетные платы редки из-за высоты VRM и памяти.
- Питание: два EPS 8-pin, БП от 800 Вт с резервированием.
- BIOS: поддержка нужных ревизий CPU (v3/v4) и достаточная версия для выбранных моделей.
- Слоты PCIe: количество и расположение линий от каждого CPU. Для GPU-расчётов нужны x16 от обоих сокетов.
- Сеть и IPMI: наличие выделенного порта управления и встроенных 10GbE.
Для б/у плат осмотрите сокеты под лупой: погнутые ножки — частая причина отказа. Проверьте комплектность: радиаторы, вентиляторы, кабели, планку IPMI.
Частые ошибки при выборе двухпроцессорной платы
- Ставят в пару процессоры разных моделей или разных степпингов, рассчитывая на прирост производительности, и получают нестабильную работу планировщика задач.
- Покупают процессор серии E5-16xx для установки в двухсокетную плату, не проверив, что такие модели физически не поддерживают multi-CPU конфигурацию.
- Экономят на блоке питания, забывая, что два процессора и удвоенное число слотов памяти требуют существенно больше мощности, чем однопроцессорная сборка.
- Не учитывают архитектуру NUMA при настройке виртуализации или баз данных, из-за чего задачи обращаются к «чужой» памяти через межпроцессорную шину и теряют в производительности.
Частые вопросы
Можно ли поставить в двухпроцессорную плату только один процессор?
Что будет, если поставить разные модели Xeon в два сокета?
Нужен ли отдельный блок питания на каждый процессор?
Влияет ли NUMA на обычные задачи, не связанные с виртуализацией?
