Платформа X99 с сокетом LGA 2011-3 остаётся одним из самых рациональных решений для тех, кто хочет получить многоядерную рабочую станцию или домашний сервер за разумные деньги. Процессоры Intel Xeon E5 v3 и v4 после нескольких лет эксплуатации в дата-центрах вышли на вторичный рынок по низкой цене, а материнские платы X99, включая линейку HUANANZHI, дают доступ к их полному потенциалу: четырём каналам памяти, десяткам линий PCI Express и поддержке до 22 ядер на процессор. В этой статье разберём, из чего состоит платформа X99, какие платы бывают и как выбрать конкретную модель под игровой ПК, рабочую станцию или сервер.
Что такое чипсет X99 и сокет LGA 2011-3
X99: это набор системной логики (чипсет) от Intel, представленный в 2014 году вместе с процессорами Haswell-E и Haswell-EP. Он рассчитан на процессорный разъём LGA 2011-3 (иногда пишут LGA2011-3 или Socket R3) и стал основой для двух поколений серверных и HEDT-процессоров. Важно не путать LGA 2011-3 с более старым LGA 2011: физически разъёмы похожи, но не совместимы электрически, а материнские платы под них не взаимозаменяемы.
На платформе X99 работают два поколения процессоров:
- Xeon E5 v3 (Haswell-EP), до 18 ядер на кристалл, техпроцесс 22 нм.
- Xeon E5 v4 (Broadwell-EP), до 22 ядер на кристалл, техпроцесс 14 нм, более высокая энергоэффективность и чуть больше кэша третьего уровня.
Обе линейки физически устанавливаются в один и тот же сокет LGA 2011-3, поэтому одна и та же материнская плата X99 при поддержке нужной версии BIOS способна работать как с v3, так и с v4. Список конкретных моделей Xeon E5, которые подходят под LGA 2011-3, и их характеристики удобно смотреть в отдельном обзоре процессоров для X99, а сами процессоры можно подобрать в каталоге CPU Intel LGA 2011/2011-3.
Xeon E5 v3 против Xeon E5 v4: что важно при выборе платы
Разница между поколениями напрямую влияет на требования к материнской плате: под v4 нужна более свежая прошивка BIOS, а иногда и доработанная схема питания VRM, поскольку топовые 22-ядерные модели v4 требовательнее к стабильности напряжения.
| Параметр | Xeon E5 v3 (Haswell-EP) | Xeon E5 v4 (Broadwell-EP) |
|---|---|---|
| Техпроцесс | 22 нм | 14 нм |
| Максимум ядер | до 18 | до 22 |
| Память | DDR4-2133 | DDR4-2400 |
| Энергоэффективность | ниже | выше |
| Требования к BIOS платы | базовая прошивка X99 | обновлённая прошивка с поддержкой v4 |

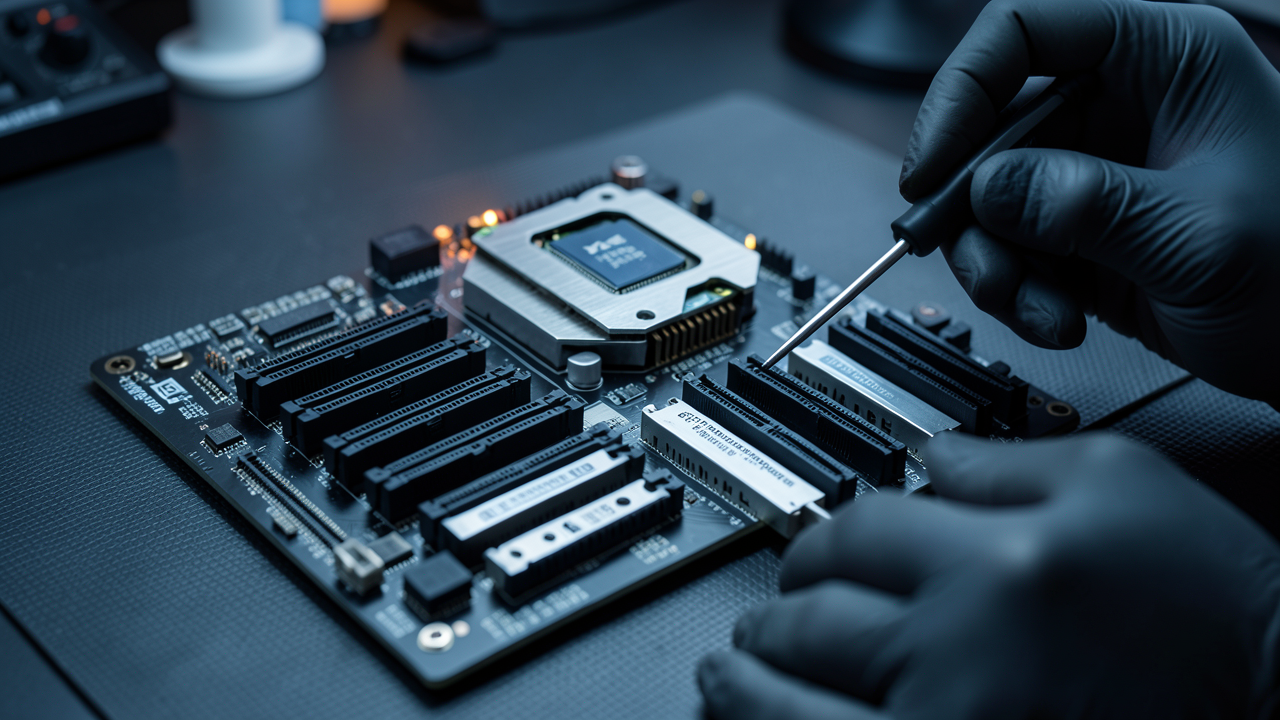

Четырёхканальная память DDR4 ECC Registered
Ключевая особенность платформы X99, отличающая её от массовых десктопных чипсетов, это четырёхканальный контроллер памяти. Вместо привычных двух каналов процессоры Xeon E5 работают с четырьмя, что почти вдвое увеличивает пропускную способность подсистемы памяти и напрямую сказывается на скорости рендеринга, компиляции, работы с базами данных и виртуализации.
Серверные процессоры Xeon E5 официально поддерживают память DDR4 ECC Registered (RDIMM), а не обычную десктопную DDR4. Это важно учитывать при выборе модулей: подробнее о том, чем ECC REG отличается от обычной памяти и почему это критично для стабильности системы, рассказано в статье «Что такое ECC-память: ECC REG vs обычная». Готовые комплекты серверной памяти под X99 можно подобрать в разделе оперативной памяти.
Зачем нужен ECC REG
ECC (Error-Correcting Code) память умеет автоматически обнаруживать и исправлять одиночные битовые ошибки, которые неизбежно возникают при длительной непрерывной работе под нагрузкой. Приставка Registered (Buffered) означает, что перед модулем стоит регистр, снижающий электрическую нагрузку на контроллер памяти и позволяющий устанавливать больше модулей суммарно большего объёма. Для сервера или рабочей станции, которая должна работать сутками без сбоев (рендер-ферма, база данных, виртуализация), ECC REG это не опция, а обязательное требование, если система собирается на процессорах Xeon.
Одно- и двухпроцессорные платы X99
Материнские платы X99 делятся на два конструктивных типа, и выбор между ними определяется задачей.
Однопроцессорные платы (Single CPU)
Самый популярный вариант для домашних рабочих станций и энтузиастских сборок. Один сокет LGA 2011-3, до 22 ядер и 44 потоков на процессоре v4, четыре канала памяти, набор слотов PCIe для видеокарт и накопителей. Такие платы компактнее, дешевле в сборке и не требуют серверного шасси с усиленным охлаждением.
Двухпроцессорные платы (Dual CPU)
Платы с двумя сокетами LGA 2011-3 позволяют установить два процессора Xeon E5 одновременно, удваивая число ядер, потоков и каналов памяти (восемь каналов суммарно). Это уже не десктопное, а серверное решение: такие платы рассчитаны на задачи с высокой параллельной нагрузкой, виртуализацию, рендеринг, научные и инженерные расчёты. HUANANZHI известен как один из немногих доступных производителей, выпускающих именно двухпроцессорные платы X99 по цене, ощутимо ниже брендовых серверных решений от Supermicro или ASUS, что делает сборку полноценного двухсокетного сервера доступной даже для небольшой компании или домашней лаборатории.

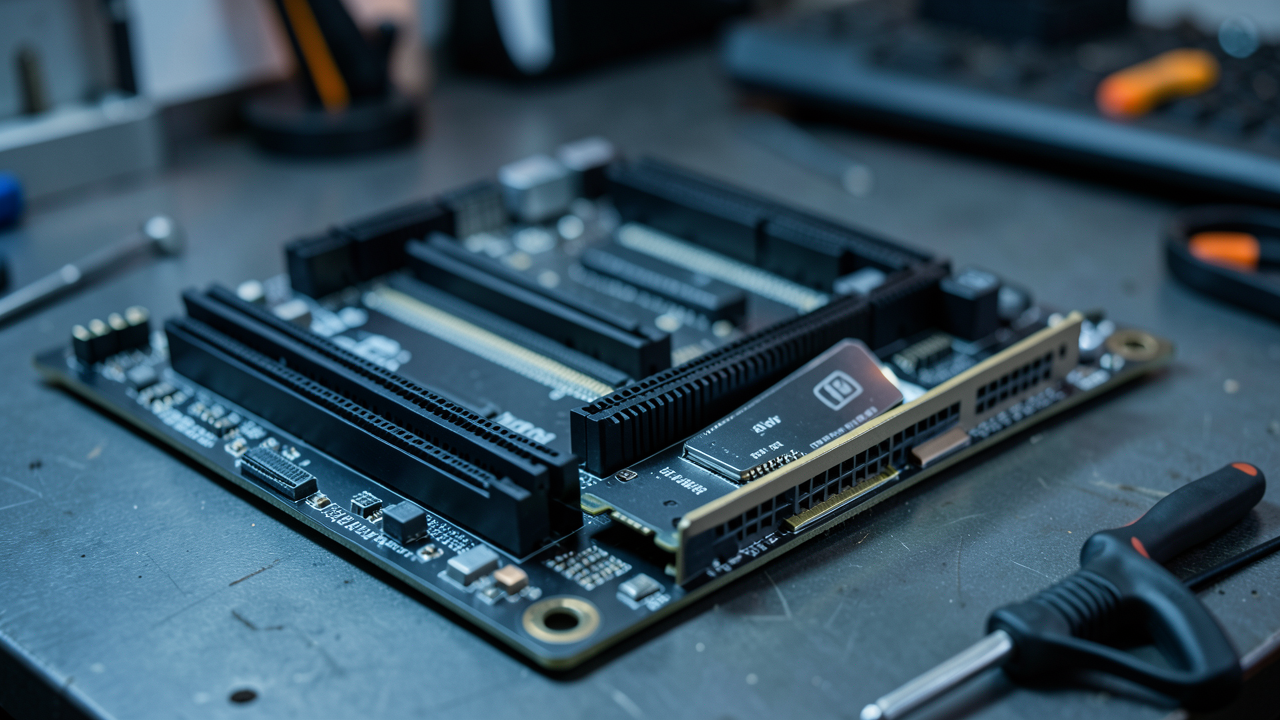

Слоты расширения: PCIe и M.2
Благодаря большому числу линий PCI Express, которые предоставляет процессор Xeon E5 (до 40 линий на сокет), платы X99 обычно оснащены несколькими полноразмерными слотами PCIe x16, что позволяет собирать системы с несколькими видеокартами или ускорителями вычислений. Для домашнего майнинга, обучения нейросетей или профессионального рендеринга это критичное преимущество перед массовыми потребительскими платформами, где линий PCIe заметно меньше.
Современные ревизии плат X99, включая линейку HUANANZHI, дополнительно оснащаются слотами M.2 для NVMe-накопителей, что закрывает главный недостаток платформы 2014 года выпуска, изначально ориентированной на SATA. Перед покупкой стоит уточнить в характеристиках конкретной модели, поддерживает ли M.2-слот именно NVMe-протокол или только SATA-накопители в форм-факторе M.2.
Платы HUANANZHI как доступная платформа под Xeon
HUANANZHI специализируется на материнских платах X99 и соседних платформах для серверных процессоров Intel, предлагая как одно-, так и двухпроцессорные модели. Такой подход снижает порог входа в мир многоядерных Xeon: вместо покупки нового десктопного процессора с 6-8 ядрами можно собрать систему на б/у 16-22-ядерном Xeon E5 v4 и плате X99, потратив на платформу заметно меньше, чем на актуальное десктопное решение сопоставимой производительности в многопоточных задачах. Актуальный ассортимент плат представлен в каталоге материнских плат LGA 2011-3.
Как выбрать плату под конкретную задачу
Игровой ПК на б/у Xeon
Для игровой сборки на вторичном Xeon E5 достаточно однопроцессорной платы X99 с одним хорошим слотом PCIe x16 под видеокарту. Стоит обратить внимание на модели с поддержкой более высокой частоты памяти и разгона, а также на наличие M.2-слота для NVMe-накопителя под систему. Двухпроцессорная плата в этом случае избыточна: игры почти не умеют использовать два физических процессора.
Рабочая станция
Для монтажа видео, 3D-рендеринга, компиляции больших проектов или работы с CAD оптимальна однопроцессорная плата X99 с максимальным числом слотов памяти (для будущего расширения объёма) и минимум двумя слотами PCIe x16 под видеокарту и дополнительные карты расширения. Если бюджет позволяет, двухпроцессорная плата с двумя Xeon E5 v4 даёт заметный прирост в многопоточном рендеринге.
Домашний или офисный сервер
Для сервера виртуализации, хранилища данных или базы данных приоритет смещается в сторону надёжности и объёма памяти: нужна плата с поддержкой максимального количества модулей ECC REG, встроенным сетевым контроллером и, желательно, портами SATA в достаточном количестве под RAID-массив. Двухпроцессорная плата X99 здесь особенно уместна, если сервер должен обслуживать много виртуальных машин одновременно.
Список: как выбрать плату X99
- Определите поколение процессора (Xeon E5 v3 или v4) и убедитесь, что BIOS платы поддерживает нужную версию.
- Решите, нужна ли одно- или двухпроцессорная конфигурация, исходя из задачи, а не только из бюджета.
- Проверьте число слотов памяти и максимальный поддерживаемый объём DDR4 ECC REG.
- Оцените количество и тип слотов PCIe x16 под видеокарты и карты расширения.
- Уточните, есть ли слот M.2 и поддерживает ли он NVMe, а не только SATA.
- Проверьте количество портов SATA, если планируется несколько накопителей или RAID.
- Убедитесь, что в комплекте или отдельно есть совместимая с сокетом система охлаждения.
- Сверьте форм-фактор платы с корпусом, особенно для двухпроцессорных моделей увеличенного размера.
Платформа X99 и сокет LGA 2011-3 уже больше десяти лет остаются рабочим инструментом для тех, кому нужна многоядерная производительность без переплаты за новейшее железо. Правильный подбор платы под конкретное поколение Xeon E5, тип задачи и объём памяти ECC REG определяет, насколько долго и стабильно такая система прослужит. В каталоге huananzhi.ru собраны актуальные материнские платы X99 LGA 2011-3, включая одно- и двухпроцессорные модели, а менеджеры готовы помочь с подбором конкретной конфигурации под ваши задачи.
Перед покупкой платы X99 уточните у продавца версию BIOS, установленную на конкретном экземпляре: старая прошивка может не распознать Xeon E5 v4, и без обновления система вовсе не стартует. Если процессор и плата приобретаются раздельно, попросите проверить связку до отправки или уточните инструкцию по прошивке без установленного совместимого CPU. При сборке на память ECC REG берите модули из одной партии и одинакового объёма на канал: смешение разных ревизий модулей иногда приводит к нестабильной работе на заявленной частоте.
Сравнение моделей X99 по VRM и сборке
Качество X99-платы определяется тремя узлами: VRM процессора, VRM памяти (4 канала × 2 фазы) и охлаждение этих зон. Фазность сама по себе мало что говорит — важен номинальный ток DrMOS-сборки, тип конденсаторов и наличие радиатора.
| Модель | Сегмент | VRM CPU | DIMM | Особенности |
| ASUS X99-A II | HEDT | 8 фаз, Digi+ ASP1257 + DrMOS 50 A | 8 | радиаторы без теплотрубки, 3-way SLI |
| ASUS Rampage V Extreme | HEDT top | 8 фаз IR3555 (60 A) + 4 фазы DRAM | 8 | теплотрубка VRM, стабильно держит 4,2 ГГц |
| ASRock X99 Extreme4 | HEDT | 12 фаз, дроссели 60 A | 8 | лучший VRM в цене ниже ASUS |
| Gigabyte GA-X99-UD4 | HEDT | 8 фаз | 8 | крупные радиаторы, слабее DRAM-питание |
| Supermicro X10SRA-F | сервер 1P | 6 фаз | 8 | IPMI, ECC RDIMM/LRDIMM, без OC |
| Supermicro X10DRi | сервер 2P | 6 фаз на сокет | 16 | SSI-EEB, IPMI, аппаратный RAID |
| HUANANZHI X99-F8D | 2P бюджет | 6+6 фаз, часть без радиаторов | 8 | нужен принудительный обдув |
| HUANANZHI X99-TF | 1P бюджет | 6 фаз | 4 | дешёвая база, VRM греется под нагрузкой |
Расчёт нагрузки: E5-2699 v4 (TDP 145 Вт) при Vcore ≈ 1,15 В тянет по линии 12 В около 14 А с учётом КПД VRM 88–90 %. На 8 фазах это 1,75 А на фазу — запас двукратный. На 4–6 фазах HUANANZHI получается 2,5–3,5 А на фазу, а при длительной нагрузке — 70–90 °C на мосфетах без обдува. Конденсаторы смотреть на предмет вздутия: у плат из дата-центров это первая причина отказа. Твердотельные 10 000 ч при 105 °C — норма, «зелёные» электролиты у дешёвых китайских ревизий — риск.
Совместимость BIOS с Xeon E5 v3 и v4
Xeon E5 v3 (Haswell-EP) запускается на любой X99-плате «из коробки» — микрокод лежит в BIOS с момента выхода чипсета в 2014 году. Xeon E5 v4 (Broadwell-EP, Q1 2016) требует микрокод 0x0B00002A и обновлённый Management Engine до ветки 9.1.x. Без этого плата просто не выходит из POST с v4, хотя v3 на ней работает штатно.
Ориентиры по версиям прошивок:
- ASUS X99-A / X99-Deluxe: поддержка v4 с BIOS 1901 (2016), финальные — 3004/3402.
- Gigabyte GA-X99-UD4: F22 и выше.
- ASRock X99 Extreme4/6: P3.10 и выше.
- MSI X99A SLI Plus: 7885v1C.
- Supermicro X10DRi/X10SRA: BIOS 2.x с ревизией 2016 года.
- HUANANZHI: наклейка «V3/V4» на текстолите; ревизии 2017–2018 годов часто только под v3.
Проверять нужно не сайт продавца, а CPU Support List производителя: там перечислены конкретные E5 с указанием минимальной версии BIOS. Инженерные ES/QS-процессоры в списки не попадают и могут не стартовать вообще.
Обновление без CPU: ASUS — кнопка USB BIOS Flashback (нужен только БП и флешка FAT32), Gigabyte — Q-Flash Plus на части моделей, Supermicro — через IPMI/веб-интерфейс. На HUANANZHI без программатора CH341A и дампа с офсайта обновиться нечем: платы часто приходят с маской без возможности отката. Перед покупкой б/у под v4 просите скриншот CPU-Z или главного экрана BIOS с версией — перепрошивка на 8-МБ чипе памяти может не уместить микрокод обоих поколений.
БП, корпус и охлаждение VRM
Мощность БП считается по формуле: (TDP CPU × 1,3 × число сокетов) + (TDP GPU × 1,2) + 100 Вт на плату и периферию, затем +25 % запаса. Примеры: один E5-2683 v4 (120 Вт) + GTX 1080 Ti (250 Вт) → 156 + 300 + 100 = 556 Вт → берём 650–750 Вт. Два E5-2699 v4 (2×145 Вт) + две карты по 250 Вт → 377 + 600 + 100 = 1077 Вт → 1200–1300 Вт, Gold/Platinum.
- Разъёмы: 24-pin ATX плюс два 8-pin EPS 12V на двухсокетных платах. Питание CPU нельзя брать с 8-pin PCIe — распиновка не совпадает.
- Кабели 18 AWG, длина до VRM минимальна: падение 0,3 В при 15 А на тонком кабеле даёт просадку и ребуты.
- Предпочтительны БП с DC-DC преобразователями на 3,3/5 В, а не групповой стабилизацией.
Форм-факторы и размеры: ATX — 305×244 мм, E-ATX — 305×330, SSI-EEB — 305×330, SSI-CEB — 305×267. Двухсокетные Supermicro и HUANANZHI X99-F8D — это SSI-EEB, под них подходят Fractal Design Define 7 XL, Corsair 7000D Airflow, Thermaltake Core W200; для рэка — SilverStone RM41-H08 глубиной 480 мм.
Кулер под LGA 2011-3 Square ILM: Noctua NH-D15/NH-U14S с креплением NM-I2011, Thermalright Peerless Assassin 120 SE. Расчётная рассеиваемая мощность — не ниже 180 Вт на сокет при TDP 145 Вт. Платы Supermicro с Narrow ILM требуют отдельного кита NM-I2011 Narrow, стандартные стойки не подойдут. Радиаторы VRM без теплотрубок (HUANANZHI, часть ASRock) требуют обдува: вентилятор 40–60 мм на 4000–6000 об/мин прямо над зоной, либо корпусные 120 мм на 1000–1200 об/мин в тоннеле фронт→CPU→VRM→тыл. Держите мосфеты ниже 95 °C, дроссели — ниже 100 °C. Термопрокладки 1–2 мм с проводимостью 6–12 Вт/(м·К) под замену штатных на бюджетных платах.
Чек-лист проверки б/у платы X99
X99 — платформа 2014–2016 годов, вероятность купить дохлую плату высокая. Проверка занимает 40–60 минут и требует заведомо рабочего CPU v3, одной планки DDR4 и БП.
- Осмотр сокета: пины LGA 2011-3 находятся на плате. Погнутые или залитые термопастой пины — отказ, выправлять самостоятельно рискованно.
- VRM: вздутые конденсаторы, потемневший текстолит вокруг фаз, следы кустарной пайки, замена дросселей. Плата после майнинга имеет характерный серый налёт и высохшую термопасту.
- POST: карта диагностики в PCIe, коды 00/FF и циклический перезапуск — типовые болячки б/у X99.
- Память: по одной планке в каждый из 4 (или 8) слотов, проверка старта. Затем memtest86+ 2–4 полных прохода. Ошибка в одном канале — отвал слотов или контроллера CPU.
- PCIe: прогнать каждый x16 на предмет x16/x8, проверить работу видеокарты во всех слотах, наличие bifurcation x8/x4/x4.
- M.2: NVMe должен выдавать ~3000–3500 МБ/с (PCIe 3.0 x4). Если скорость 800–900 МБ/с — линия урезана или переключена на SATA.
- SATA: X99 даёт 10 портов SATA 6 Гбит/с от чипсета плюс SATA Express на части плат. Проверить каждый порт диском.
- USB: все порты, включая 3.0/3.1 и заднюю панель; на ASUS/USB 3.1 встречается отвал контроллера ASMedia.
- BIOS: версия, поддержка v4, отсутствие пароля, актуальный ME. На Supermicro — доступ к IPMI по сети, сброс пароля через джампер.
- Мелочи: батарейка CR2032 (садится за 8–10 лет), вентилятор чипсета, состояние радиатора PCH.
Ориентиры по цене вторичного рынка: HUANANZHI X99-F8 — 6–9 тыс. руб., ASUS X99-A II — 15–20 тыс., Supermicro X10DRi — 20–30 тыс., Rampage V Extreme — от 25 тыс. Требуйте гарантию возврата 14 дней и тестирование при встрече: скриншот CPU-Z, Stress Test AIDA64 на 15 минут, температура VRM через HWiNFO.
Частые ошибки при выборе платы X99
- Покупка процессора Xeon E5 v4 под плату со старой версией BIOS без предварительной проверки поддержки: система не проходит POST.
- Установка обычной десктопной памяти DDR4 вместо ECC Registered: часть плат X99 с такой памятью не запускается или работает нестабильно.
- Выбор однопроцессорной платы для задач с высокой параллельной нагрузкой (виртуализация, рендеринг), где двухпроцессорная конфигурация дала бы кратный прирост.
- Игнорирование форм-фактора двухпроцессорных плат при подборе корпуса: увеличенные модели EEB не входят в обычный ATX-корпус без проверки посадочных отверстий.
Частые вопросы
Подойдёт ли обычная память DDR4 для платы X99?
Можно ли поставить Xeon E5 v3 и v4 в одну и ту же плату X99?
Зачем нужна двухпроцессорная плата, если хватает и одной?
Есть ли на платах X99 слоты M.2 под NVMe?
