Как выбрать материнскую плату LGA 1700

Сокет LGA 1700, это платформа Intel под процессоры Core 12-го, 13-го и 14-го поколений (Alder Lake, Raptor Lake и Raptor Lake Refresh). Все три поколения физически совместимы с одним гнездом на плате, но итоговый выбор конкретной модели упирается не в сокет, а в связку из четырёх параметров: чипсет, тип памяти, форм-фактор и качество подсистемы питания. Ошибка в любом из них либо не даст раскрыть процессор, либо сделает будущий апгрейд бессмысленным. В статье разберём, чем отличаются чипсеты H610, B660, B760, Z690 и Z790, почему DDR4 и DDR5 нельзя совместить на одной плате, и как соотнести выбор с бюджетом и задачей. Актуальный ассортимент плат под этот сокет собран в разделе материнские платы LGA 1700.

Что такое сокет LGA 1700 и какие процессоры он поддерживает

LGA 1700 (Land Grid Array, 1700 контактов) пришёл на смену LGA 1200 в конце 2021 года вместе с 12-м поколением Core. Ключевая архитектурная особенность поколений на этом сокете: гибридная компоновка ядер. Часть ядер процессора, производительные P-cores, а часть, энергоэффективные E-cores, работают совместно под управлением планировщика Intel Thread Director. Для платы это означает поддержку соответствующих BIOS-таблиц распределения задач: обновление прошивки при переходе с 12-го поколения на 13-е и 14-е обычно требуется, если плата куплена до выхода новых CPU.

Все три поколения физически и по контактам совместимы с любой платой LGA 1700 при условии актуального BIOS. Разница между ними в частотах, числе ядер в топовых моделях и энергопотреблении, а не в требованиях к плате. Процессоры под этот сокет можно подобрать в разделе процессоры.

Чипсеты LGA 1700: H610, B660, B760, Z690, Z790

Чипсет определяет три практических параметра: возможность разгона, число доступных линий PCIe и уровень оснащения платы портами и слотами. Разберём каждый по порядку от начального уровня к топовому.

H610: бюджетный минимум

Младший чипсет линейки: минимум слотов расширения, память работает только на штатной частоте без разгона. Разумный выбор для офисной сборки или бюджетного апгрейда без дискретной видеокарты, где важна цена платы, а не запас на будущее.

B660 и B760: массовый сегмент без разгона CPU

B660 вышел вместе с 12-м поколением, B760: обновлённая версия под 13-е и 14-е с более широкой поддержкой PCIe 5.0 на топовых моделях. Разгон процессора по множителю на обоих чипсетах не поддерживается (это прерогатива Z-серии), а разгон оперативной памяти (XMP/EXPO) доступен. Основной выбор для игровых и рабочих сборок среднего уровня: достаточно линий PCIe для видеокарты и пары NVMe-накопителей, достаточно портов USB, разумная цена.

Z690 и Z790: топ с разгоном и максимумом линий

Z690 (под 12-е поколение) и Z790 (под 13-е и 14-е, с ещё более широкой поддержкой PCIe 5.0): единственные чипсеты линейки LGA 1700, поддерживающие разгон процессора по множителю. Дают максимум линий PCIe для накопителей и карт расширения одновременно, максимум портов USB и наиболее продвинутую подсистему питания на топовых моделях. Выбор для энтузиастов, разгона и сборок, которые должны прослужить с запасом несколько лет без апгрейда.

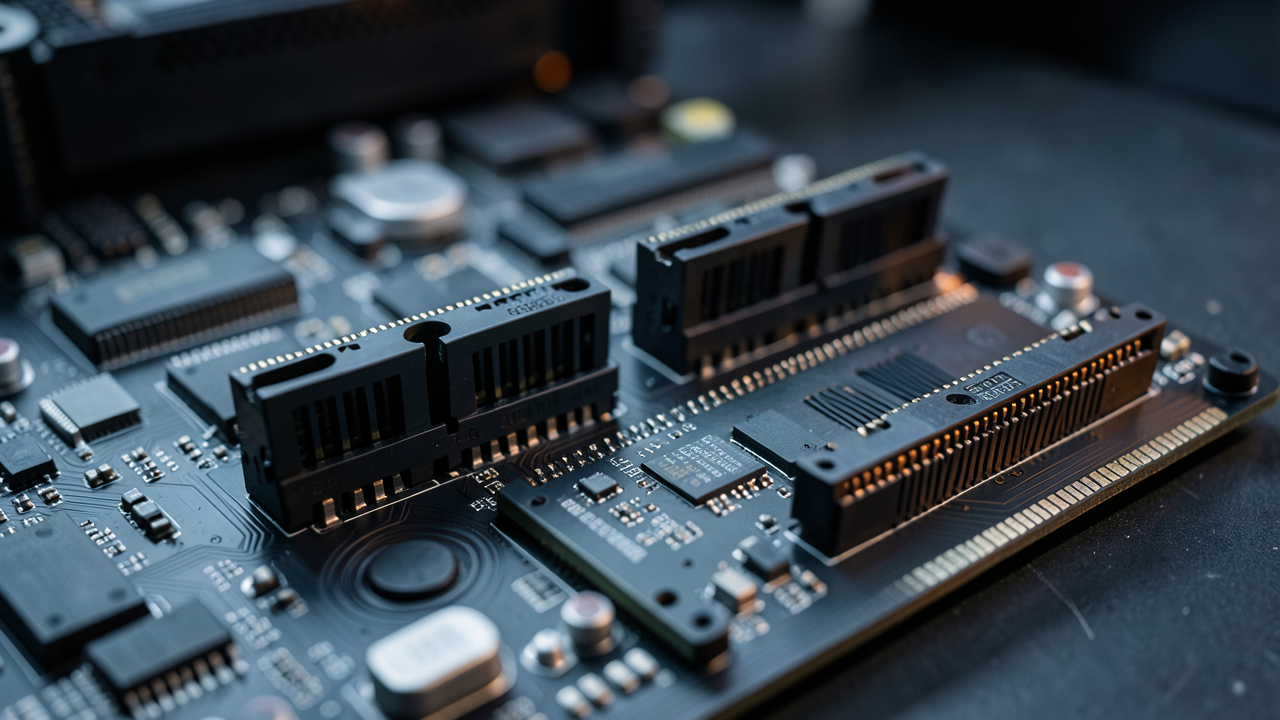

DDR4 или DDR5: плата поддерживает только один тип

Важный нюанс платформы LGA 1700: конкретная модель платы физически поддерживает либо DDR4, либо DDR5, но не оба типа сразу. Это определяется распайкой слотов на плате, а не BIOS, поэтому память нужно выбирать под конкретную модель до покупки, а не после.

• DDR4: ниже цена самих модулей, широкий выбор объёмов и частот, платы на DDR4 в среднем дешевле аналогов на DDR5. Разумный выбор при ограниченном бюджете или при переносе памяти из предыдущей сборки.
• DDR5: выше пропускная способность и более высокие базовые частоты, два независимых 32-битных канала на модуль вместо одного 64-битного у DDR4 (что повышает эффективность на некоторых нагрузках), встроенный контроллер питания на самом модуле (PMIC) вместо материнской платы. Цена выше, но именно DDR5 обязателен для топовых чипсетов и сборок с прицелом на несколько лет вперёд.

Подобрать модули под конкретную плату можно в разделе оперативная память: перед покупкой обязательно сверьте тип памяти платы (указан в характеристиках модели) с типом модулей.

Форм-фактор: ATX, mATX, Mini-ITX

Форм-фактор определяет физический размер платы, число слотов расширения и совместимость с корпусом, а не производительность напрямую.

• ATX: полноразмерная плата, максимум слотов PCIe и M.2, самая развитая подсистема питания в линейке производителя. Выбор для мощных сборок с несколькими картами расширения.
• mATX (microATX): компактнее ATX, обычно на один-два слота PCIe меньше, но сохраняет достаточно портов и слотов M.2 для типовой сборки. Хороший компромисс цены, размера и оснащения.
• Mini-ITX: минимальный размер для компактного корпуса, один слот PCIe x16 и ограниченное число слотов M.2 и DIMM. Требует аккуратного подбора охлаждения VRM из-за плотной компоновки.

Перед покупкой сверьте форм-фактор платы со стандартами корпуса и блока питания: не любой ATX-корпус вмещает плату с массивным радиатором VRM без зазора для воздушного потока.

PCIe 5.0 и слоты M.2 NVMe

PCIe 5.0 появился на платформе LGA 1700 как удвоение пропускной способности PCIe 4.0 на линию. На практике линии PCIe 5.0 чаще всего выделены под основной слот видеокарты и на топовых моделях под один из слотов M.2, тогда как остальные слоты M.2 работают по PCIe 4.0 или 3.0. Разница в реальной скорости для игр и большинства рабочих задач между PCIe 4.0 и 5.0 накопителем пока минимальна, а вот число и распределение слотов M.2 стоит проверять внимательно.

При выборе платы обращайте внимание на три момента по слотам M.2: общее количество (от одного на бюджетных моделях до четырёх на топовых), версию PCIe у каждого конкретного слота (указывается отдельно, не совпадает автоматически по всем слотам) и наличие радиатора хотя бы над основным слотом: современные NVMe-накопители греются под нагрузкой и без охлаждения теряют скорость из-за троттлинга.

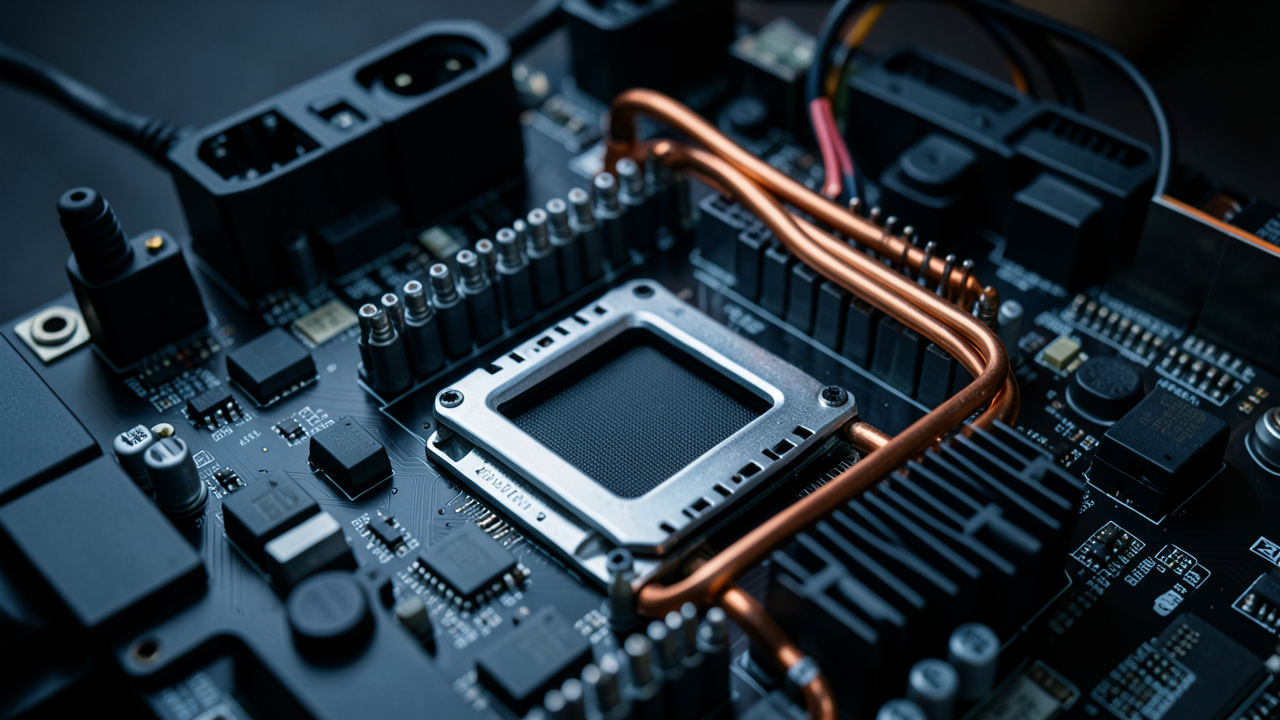

VRM и питание: почему это важно под мощный CPU

VRM (Voltage Regulator Module), подсистема питания процессора на плате, преобразует напряжение от блока питания в стабильное напряжение для CPU. Для топовых процессоров 13-го и 14-го поколений с пиковым энергопотреблением далеко за 200 Вт качество VRM напрямую влияет на стабильность под нагрузкой и на срок службы платы.

Практические ориентиры при выборе:

• Число фаз питания: у бюджетных плат обычно 6-8 фаз, у плат среднего класса 10-14, у топовых моделей под разгон 16-20 и больше. Чем мощнее процессор, тем больше запас нужен.
• Радиаторы VRM: на бюджетных платах часто отсутствуют или минимальны, на платах среднего и топового класса, это стандарт. Без адекватного радиатора мощный CPU может уходить в троттлинг под длительной нагрузкой.
• Соответствие CPU: топовый процессор на плате с H610 или младшей B660 не раскроет потенциал даже без разгона, слабый VRM ограничит устойчивую частоту. Соотносите класс платы с классом процессора, а не только с сокетом.

Разъёмы и дополнительное оснащение

Помимо чипсета и питания, на выбор модели влияет набор портов: версии USB (USB 3.2 Gen2/Gen2x2 на топовых моделях против USB 2.0/3.0 на бюджетных), сетевой контроллер (2.5G Ethernet становится стандартом на среднем и топовом классе), Wi-Fi модуль (есть не на всех моделях), число разъёмов SATA, аудиокодек. Для типовой сборки без специфических требований к периферии базового набора портов чипсетов B760 или Z790 обычно достаточно с запасом.

Как выбрать плату LGA 1700: чек-лист

• Определите поколение и модель процессора Intel Core 12/13/14, все они совместимы физически, но проверьте актуальность BIOS платы под конкретный CPU.
• Выберите чипсет по задаче: H610 для офиса, B660/B760 для игр и работы без разгона, Z690/Z790 для разгона и максимального запаса линий PCIe.
• Определитесь с типом памяти, DDR4 или DDR5, до выбора модели платы: сменить тип на той же плате нельзя.
• Подберите форм-фактор под корпус: ATX для максимума слотов, mATX для баланса, Mini-ITX для компактной сборки.
• Проверьте число и версию слотов M.2, а также наличие радиаторов над ними для стабильной скорости NVMe под нагрузкой.
• Оцените VRM (число фаз и радиаторы) под мощность выбранного процессора, особенно для топовых CPU 13-го и 14-го поколений.
• Сверьте набор портов (USB, сеть, Wi-Fi, SATA) с реальными потребностями, чтобы не переплачивать за неиспользуемое оснащение.

Заключение

Материнская плата LGA 1700 выбирается не по одному параметру, а по совокупности чипсета, типа памяти, форм-фактора и качества питания под конкретный процессор и бюджет. Для офисной сборки достаточно H610 с DDR4, для игровой без разгона оптимален B760 с DDR4 или DDR5 в зависимости от бюджета, для разгона и сборки на годы вперёд, Z790 с DDR5 и усиленным VRM. Актуальный ассортимент плат под сокет LGA 1700 с указанием чипсета, типа памяти и числа слотов M.2 у каждой модели собран в разделе материнские платы LGA 1700. Мы отгружаем платы и совместимые процессоры и память с гарантией и доставкой по всей России, а при выборе конкретной связки платы, процессора и памяти под вашу задачу и бюджет наши специалисты помогут подобрать оптимальную конфигурацию без переплаты за лишнее оснащение. Процессоры под сокет доступны в разделе процессоры, совместимая память, в разделе оперативная память.
