Сетевая карта 10GbE и HBA-адаптер для сервера: как выбрать

Когда сервер упирается в производительность, причина не всегда в процессоре или дисках. Часто узкое место скрыто в двух местах: сети и подключении накопителей. Сетевая карта 10GbE снимает ограничение по скорости передачи данных, а HBA-адаптер решает вопрос подключения множества дисков напрямую, без промежуточного RAID-контроллера. В этой статье разберём, чем отличаются сетевые адаптеры разных скоростей, что такое HBA-адаптер и как выбрать конкретное решение под задачу: NAS, виртуализацию, бэкапы или программное хранилище на ZFS.

Зачем серверу отдельная сетевая карта

Большинство серверных плат уже имеют встроенные сетевые порты, обычно 1 GbE. Для небольшой офисной задачи этого достаточно, но как только сервер начинает работать с NAS, виртуальными машинами, репликацией баз данных или резервным копированием больших массивов, гигабитный канал становится узким местом. Копирование пары терабайт по 1 GbE занимает часы, а при живой миграции виртуальных машин или синхронизации бэкапов задержки сети напрямую влияют на стабильность сервисов.

Отдельная сетевая карта для сервера позволяет добавить порты нужной скорости и типа, не завися от возможностей материнской платы. Это особенно важно при построении отказоустойчивых конфигураций, где нужны два и более независимых сетевых интерфейса, а также при агрегации каналов, когда несколько портов объединяются в один логический для повышения общей пропускной способности и надёжности соединения.

10 GbE и 25 GbE: что дают более высокие скорости

10 GbE в десять раз быстрее привычного гигабита и снимает большинство ограничений при работе с сетевым хранилищем. Это стандарт для малого и среднего бизнеса, который хочет объединить несколько серверов и NAS в единую высокоскоростную сеть без избыточных вложений в инфраструктуру.

25 GbE идёт дальше и рассчитан на более требовательные сценарии: плотную виртуализацию, кластеры хранения, серверы с большим числом NVMe-накопителей, где даже 10 Гбит становится ограничением. Такая карта чаще ставится в стойку между серверами и коммутатором, а не в рабочую станцию.

RJ45 или SFP+: какой разъём выбрать

Сетевая карта 10GbE может иметь один из двух типов портов. RJ45 работает с обычной витой парой, привычен и прост в прокладке, поддерживает скорости до 10GBASE-T включительно. SFP+ и более новый SFP28 рассчитаны на оптический модуль или DAC-кабель (медный кабель с разъёмами SFP на обоих концах) и обычно применяются внутри стойки, где расстояния небольшие, а требования к скорости и задержкам выше.

Если сеть уже построена на витой паре и менять кабельную систему не планируется, разумнее взять карту с RJ45. Если сервер стоит в серверной стойке рядом с коммутатором, SFP+ даёт больше гибкости и меньше греется на высоких скоростях.

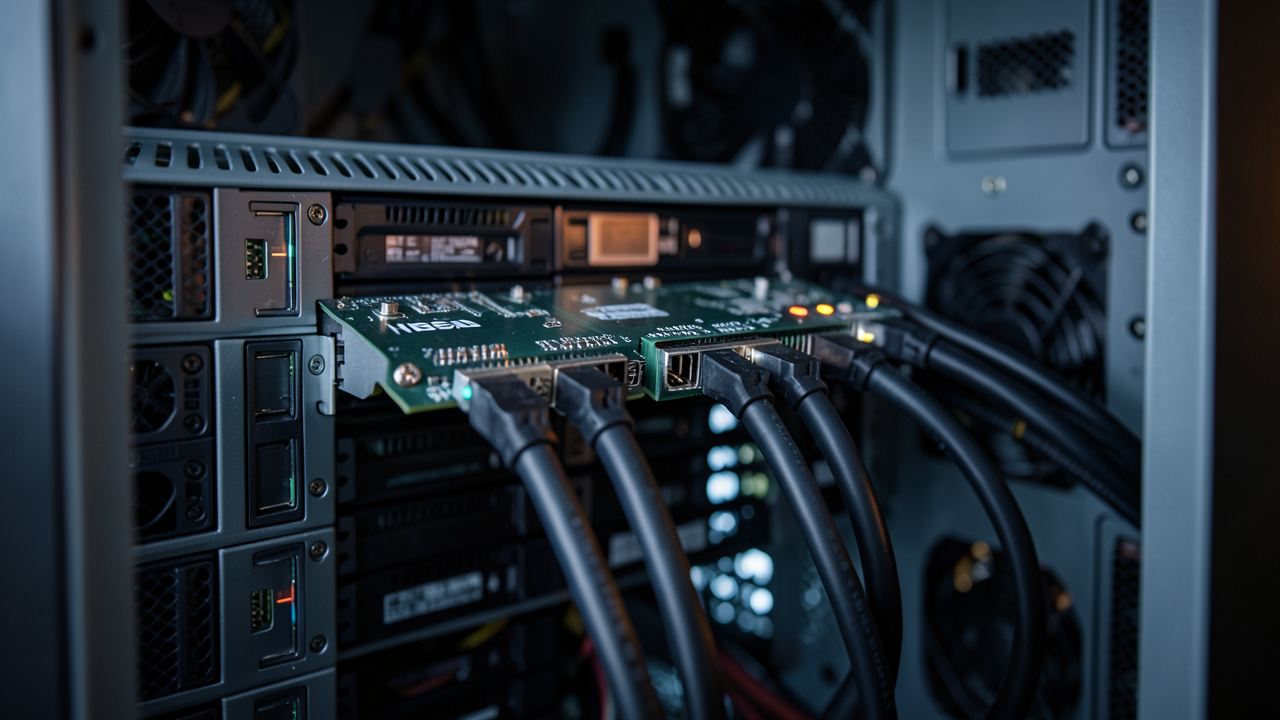

Что такое HBA-адаптер и зачем он нужен

HBA-адаптер (Host Bus Adapter): это карта расширения PCIe, которая подключает к серверу множество дисков SAS или SATA напрямую, без аппаратного RAID. Каждый диск виден операционной системе отдельно, как самостоятельное устройство, а сборка массива происходит программно, средствами операционной системы или файловой системы.

Такой подход особенно востребован при построении хранилищ на ZFS, TrueNAS и аналогичных программных RAID-системах, где важно, чтобы контроллер не вмешивался в работу с диском и не скрывал его реальное состояние за собственной логикой. Подробнее о выборе накопителей для подобных сценариев можно прочитать в материале файловый сервер или NAS.

Чем HBA отличается от RAID-контроллера

Главное отличие в логике работы. RAID-контроллер сам собирает дисковый массив, использует собственный кэш и представляет системе не отдельные диски, а готовый логический том. HBA-адаптер просто пробрасывает диски системе, ничего не собирая и не кэшируя.

Для классических серверных задач с аппаратным RAID и предсказуемой производительностью подходит RAID-контроллер, о выборе которого мы подробно писали в статье как выбрать RAID-контроллер. А для программных хранилищ, ZFS и гибких конфигураций дисков чаще выбирают именно HBA, при этом карту нередко переводят в режим IT (Initiator Target), при котором она работает исключительно как проброс дисков, без остатков RAID-логики прошивки.

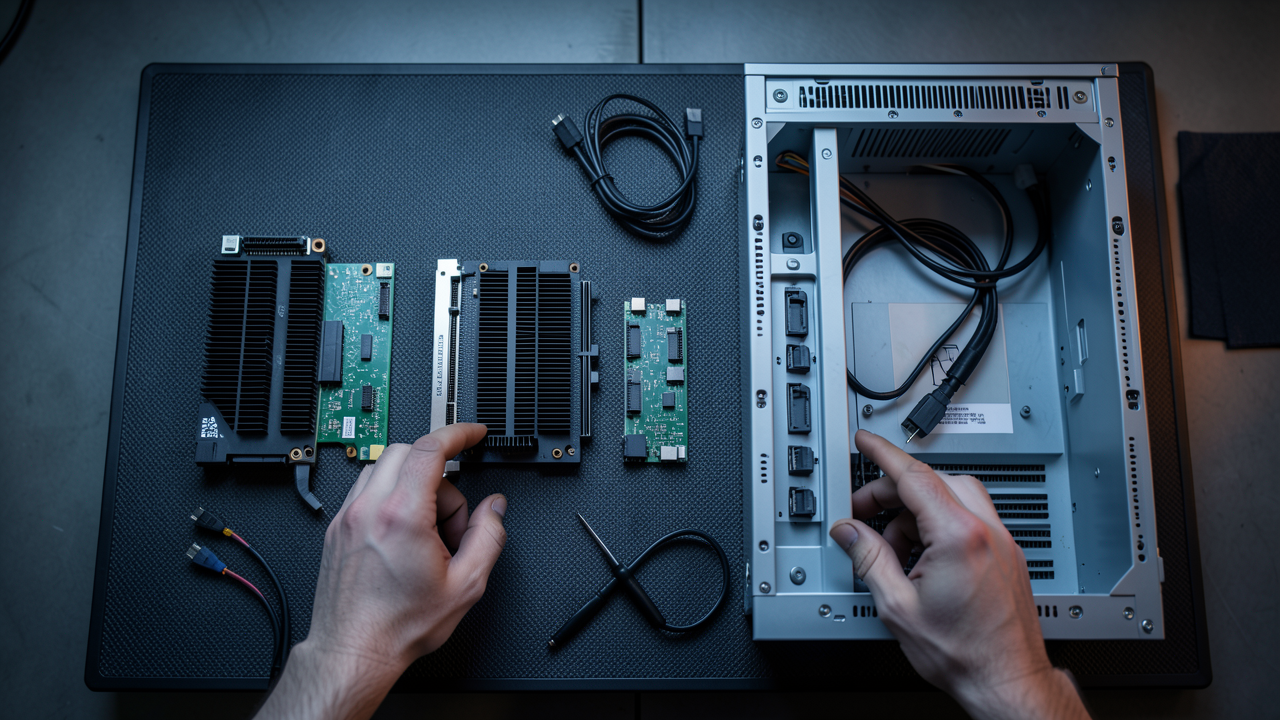

PCIe-слот: на что обратить внимание при установке

И сетевая карта, и HBA-адаптер устанавливаются в слот PCIe материнской платы или сервера. Перед покупкой стоит проверить три вещи: физическую длину слота, версию PCIe (3.0 или 4.0) и число линий, которое поддерживает конкретный слот. Карта может физически влезть в слот меньшей версии или с меньшим числом линий, но тогда она не выдаст заявленную скорость. Для 10GbE и тем более 25GbE, а также для HBA с большим числом подключённых дисков важно, чтобы слот не ограничивал пропускную способность.

Стоит также учитывать форм-фактор корпуса сервера. В компактных корпусах и блейд-системах место под платы расширения ограничено, поэтому заранее уточняйте, какой профиль карты (полной высоты или низкопрофильный) подойдёт под конкретное шасси. Ниже сведены основные скорости и разъёмы, чтобы проще было сориентироваться при выборе.

Типичные сценарии: когда что ставить

Если сервер обслуживает NAS и несколько виртуальных машин, на первом месте стоит апгрейд сети до 10 GbE, иначе диски и процессор будут простаивать в ожидании передачи данных. Если задача, наоборот, в наращивании ёмкости хранилища и подключении дисковой корзины на десятки накопителей, в приоритете HBA-адаптер, который даст системе прямой доступ к каждому диску для последующей сборки программного массива.

Нередко обе задачи решаются одновременно: сервер получает и сетевую карту для скоростного канала, и HBA для расширения дисковой подсистемы. Это стандартная конфигурация для построения выделенного файлового сервера или узла хранения в кластере.

Как выбрать адаптер под задачу

• Для подключения к существующей сети на витой паре выбирайте сетевую карту 10GbE с портами RJ45.
• Для соединений внутри стойки между серверами и коммутатором подойдёт карта с портами SFP+ или SFP28 и DAC-кабелем или оптикой.
• Если планируется 25 GbE и выше или много NVMe-накопителей, заранее проверьте версию PCIe и число линий в слоте сервера.
• Для программного хранилища, ZFS или TrueNAS берите HBA-адаптер в режиме IT, а не RAID-контроллер.
• Если нужен готовый дисковый массив с аппаратным кэшем и без настройки программного RAID, выбирайте RAID-контроллер.
• Уточните физическую длину карты и совместимость с корпусом или стоечным шасси перед покупкой.
• При сомнениях в конфигурации проконсультируйтесь со специалистом, чтобы не купить карту с избыточными или недостаточными характеристиками.
