Охлаждение и корпус сервера: как выбрать

Выбор корпуса и системы охлаждения определяет не только внешний вид будущего сервера, но и его надёжность, срок службы комплектующих и уровень шума в помещении. Серверный корпус нужно подбирать под конкретную платформу, число дисков и условия эксплуатации, а охлаждение сервера рассчитывать под тепловыделение процессора и плотность компонентов. В этой статье разберём форм-факторы 1U–4U, принципы продува и как собрать тихий сервер для дома или офиса.

Форм-факторы серверных корпусов: башня, 1U, 2U, 4U

Все серверные корпуса делятся на две большие группы: башенные (tower) и стоечные (rack). Башня похожа на обычный ПК-корпус, устанавливается на пол или стол и подходит для дома, малого офиса или тестового стенда. Стоечные корпуса монтируются в 19-дюймовую серверную стойку и измеряются в юнитах высоты: 1U, 2U, 4U и выше.

Башенный корпус (tower)

Такой корпус не требует стойки, вмещает крупные вентиляторы и объёмные кулеры, поэтому проще всего сделать его тихим. Минус в том, что при большом числе серверов башни неудобно масштабировать: они занимают много места и не унифицируются между собой так, как rack-корпуса. Для одного или двух серверов дома или в небольшом офисе это не проблема, а вот для серверной комнаты с десятками юнитов башенный формат теряет смысл.

1U: максимальная плотность

1U, это самый низкий стоечный корпус, обычно высотой около 4,4 см. В нём можно разместить один или два процессора, но места под крупный кулер нет: используются низкопрофильные системы охлаждения и маленькие высокооборотистые вентиляторы. Именно поэтому 1U считается самым шумным вариантом и подходит преимущественно для серверных комнат и ЦОД, где посторонний шум некритичен.

2U: баланс плотности и удобства

2U вдвое выше 1U и остаётся компромиссным вариантом: в нём уже можно использовать более крупные вентиляторы и радиаторы, установить больше дисковых отсеков, в том числе с горячей заменой. Шум ниже, чем в 1U, при сопоставимой плотности размещения в стойке.

4U: тишина и запас по охлаждению

4U, самый просторный из типовых стоечных форматов. Здесь помещаются полноразмерные кулеры, крупные тихоходные вентиляторы 120–140 мм и большое число дисковых корзин. За счёт увеличенного объёма воздуха 4U работает заметно тише 1U и 2U, поэтому его часто выбирают для серверов с высоким тепловыделением или для помещений, где важен низкий уровень шума.

Сравнение форм-факторов сервера

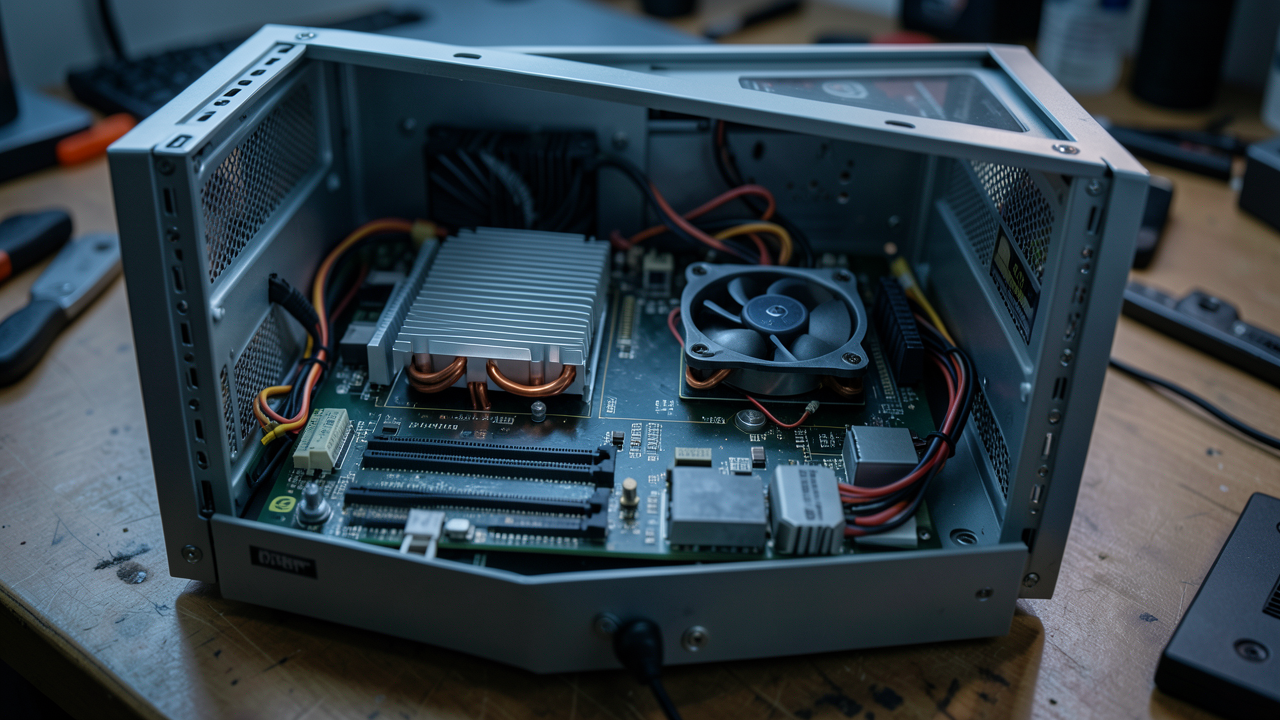

Активное и пассивное охлаждение процессора

Процессор можно охлаждать активно или пассивно. Активное охлаждение, это кулер с собственным вентилятором, который гонит воздух через радиатор прямо над процессором. Пассивное охлаждение, это радиатор без вентилятора: он рассеивает тепло за счёт площади поверхности, а необходимый поток воздуха создают вентиляторы корпуса, продувающие всю стойку. Пассивную схему часто применяют в плотных серверных стойках, где важно исключить лишние точки отказа, но она требует правильно организованного продува корпуса.

Как выбрать охлаждение под TDP процессора

Главный ориентир при подборе кулера, это TDP (тепловой пакет) процессора. У мощных Xeon E5 он может доходить до 120–145 Вт, и под такую нагрузку нужен кулер с соответствующим запасом по теплоотводу. Для процессоров с TDP 65–150 Вт стоит закладывать более крупный радиатор или дополнительный обдув, иначе система будет работать на грани троттлинга под нагрузкой. Подобрать серверное охлаждение под конкретную платформу можно в разделе серверное охлаждение.

Низкопрофильные кулеры для 1U

В корпусах 1U высота компонентов жёстко ограничена, поэтому используются специальные низкопрофильные кулеры. Они компенсируют небольшую площадь радиатора высокими оборотами вентилятора, что напрямую сказывается на шуме. При переходе на 2U или 4U появляется пространство для более эффективных и тихих решений.

Принцип продува корпуса: от передней панели к задней

В серверных корпусах действует единый принцип организации воздушного потока: холодный воздух забирается спереди, проходит через диски и радиаторы, а горячий воздух выдувается через заднюю панель. Такая схема, «спереди назад», обеспечивает предсказуемое охлаждение всех компонентов по ходу потока и лежит в основе конструкции подавляющего большинства стоечных серверов.

Для эффективной работы этой схемы важен непрерывный поток воздуха через радиаторы процессора и модулей памяти. Любые заглушки на пустых отсеках, правильная укладка кабелей и отсутствие препятствий на пути воздуха напрямую влияют на температуру под нагрузкой. Даже мощный кулер не спасёт систему, если продув корпуса организован с разрывами или воздух идёт по пути наименьшего сопротивления мимо радиатора.

На практике стоит проверять несколько моментов при сборке. Кабели питания и данных нужно аккуратно укладывать вдоль стенок корпуса, а не оставлять в зоне прохождения воздуха между дисками и радиатором. Пустые слоты для дисков и заглушки в передней панели лучше не снимать, иначе часть воздуха уйдёт мимо горячих компонентов. Пылевые фильтры на передней панели стоит периодически чистить: забитый пылью фильтр снижает объём поступающего воздуха и повышает температуру всей системы даже при исправных вентиляторах.

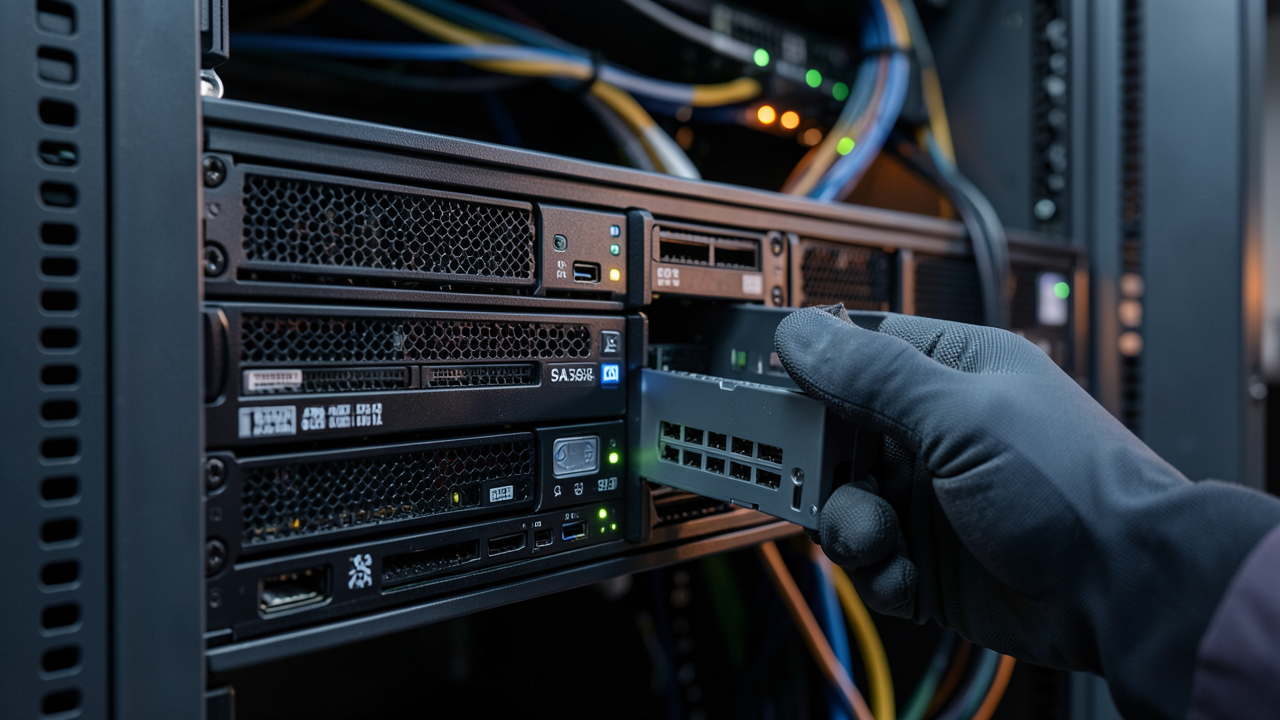

Горячая замена дисков и обслуживание

В корпусах 2U и 4U часто предусмотрены дисковые корзины с горячей заменой (hot-swap). Это позволяет извлекать и устанавливать накопители без выключения сервера, что критично для систем, работающих в режиме, близком к непрерывному. Такая конструкция также упрощает плановое обслуживание и снижает время простоя при замене диска.

Как выбрать тихий сервер для дома или офиса

Если сервер стоит не в отдельной серверной, а рядом с рабочим местом, приоритетом становится низкий уровень шума. Для этого стоит отказаться от типового 1U-корпуса в пользу более тихих решений.

• Выбирайте башенный корпус вместо 1U: больше места под крупные компоненты и меньше шума.
• Ставьте крупный башенный кулер вместо низкопрофильного: он справляется с тем же TDP на меньших оборотах.
• Используйте вентиляторы 120–140 мм на низких оборотах вместо маленьких высокооборотистых.
• Проверьте, что корпус подобран под материнскую плату и процессор по посадочным местам и охлаждению.
• Сохраняйте принцип продува «спереди назад», даже в тихой сборке это снижает нагрев.
• Для растущего числа дисков закладывайте запас отсеков и, при необходимости, горячую замену.
• Если платформа уже выбрана, ориентируйтесь на готовые сценарии сборки, например инструкцию как собрать сервер на X99.

Актуальный выбор серверных и компьютерных корпусов под разные форм-факторы и задачи представлен в разделе корпуса.

Расчёт TDP и требуемого воздушного потока

Сначала суммируют тепловыделение всех компонентов: CPU, GPU, чипсет, VRM, HBA/RAID-контроллер, ОЗУ, NVMe и жёсткие диски. Учитывают и потери блока питания: при КПД 90% и нагрузке 500 Вт в корпус уходит ещё ~55 Вт тепла. Паспортный TDP процессора — только ориентир: под нагрузкой реальное потребление может превышать его на 20–40% (Turbo, PL2).

Базовая формула для сухого воздуха на уровне моря:

CFM = 1,76 × P(Вт) / ΔT(°C), где P — суммарное тепловыделение, ΔT — допустимый перегрев воздуха между входом и выходом (стандарт серверной — 10 °C).

428 Вт / (1,76 × 10) ≈ 75 CFM в идеальных условиях. Реальный поток падает на фильтрах, backplane, радиаторах и изгибах тракта — коэффициент запаса берут 1,7–2,0, то есть нужно ~130–150 CFM корпусных вентиляторов. На высоте 1000 м над уровнем моря плотность воздуха ниже примерно на 10%, расход уменьшается, а обороты приходится поднимать. В 1U расчёт ведут не по CFM, а по кривой «расход — статическое давление» в рабочей точке: там важен каждый паскаль.

Совместимость корпуса с платой, БП и платами расширения

Корпус выбирают под конкретную платформу, а не наоборот. Ключевые параметры:

• Формат платы. mini-ITX (170×170 мм), micro-ATX (244×244), ATX (305×244), E-ATX (до 305×330), серверные SSI-CEB (305×267) и SSI-EEB (305×330). Стойки 1U/2U чаще рассчитаны на SSI-CEB/EEB или проприетарные платы Supermicro/ASRock Rack.
• Глубина корпуса. 1U — 400–750 мм, 2U — 450–800 мм, 4U — 500–900 мм. Проверяют расстояние от задней стенки до корзины дисков и до передних вентиляторов.
• Блок питания. ATX (до 200 мм), SFX/SFX-L, 1U Flex (150×81×40 мм), CRPS 1U/2U (265–1600 Вт, hot-swap, редундант 1+1). В rack-корпусе ATX-БП обычно не встаёт.
• Платы расширения. Low-profile в 1U — высота до 64,4 мм, только через riser. RAID-контроллеры Broadcom 9500 — ~167 мм, GPU — 2–3 слота и до 300+ мм в длину. Для 2U/4U проверяют длину на уровне корзины дисков.
• Высота кулера. 1U — 25–30 мм, 2U — до 65 мм, 4U — до 160 мм. NH-L9i (37 мм) в 1U не влезет, там Dyantron или пассивный радиатор под продув.
• Backplane. Число портов SAS/SATA/NVMe, разъёмы SFF-8643/SFF-8654, совместимость с HBA.

Ошибка на этапе выбора геометрии — это возврат корпуса и пересборка; в стойке это ещё и неиспользованные юниты.

Подбор вентиляторов: CFM, давление, PWM и шум

CFM — объёмный расход (1 CFM = 1,699 м³/ч), измеряется в свободном потоке на стенде. В корпусе с фильтром и радиатором реальный расход падает на 30–50%, поэтому одного CFM недостаточно: смотрят на кривую в рабочей точке.

Статическое давление (mm H₂O, 1 mm H₂O ≈ 9,81 Па) определяет способность продуть сопротивление. Ориентиры: открытый продув — 1–2 mm H₂O; фильтр G4 + backplane + радиаторы — 3–8 mm H₂O; плотный 1U-корпус — 6–15 mm H₂O.

PWM (4-pin) позволяет BMC/IPMI управлять оборотами по температуре и держать минимум. 3-pin регулируется напряжением — диапазон уже, на низких вольтах вентилятор может не стартовать. В серверных корпусах используют hot-swap-модули с N+1 резервированием: при отказе одного контроллер поднимает обороты остальных.

Шум дБ(А) — логарифм: два одинаковых вентилятора по 40 дБ дают 43 дБ, десять — 50 дБ. Замена штатных 8000-оборотных Delta на тихие Noctua снижает поток вдвое-втрое; без пересчёта расхода это гарантированный перегрев HDD и backplane.

Пылевые фильтры и контроль давления

Забитый фильтр уменьшает поток на 30–50% при неизменных оборотах: вентилятор работает на высокой точке кривой, давление растёт, расход падает. Признак — рост температур CPU/HDD при стабильных оборотах.

• Домашний сервер: промывка фильтров раз в 1–2 месяца, в пыльной квартире — раз в 2–4 недели. Используют съёмные сетки-пены G3, металлические фильтры из нержавейки многоразовые, меняются реже.
• Серверная: регламент замены раз в 1–3 месяца, критерий — падение ΔP на фильтре. Замеряется дифференциальным манометром или датчиком ΔP; рост сопротивления на 50% от чистого значения — замена.
• Фильтры в холодном коридоре ЦОД: класс G3/G4, при плотном потоке — карманные F5.

Давление в помещении и корпусе. Если приток больше вытяжки, в помещении избыточное давление: воздух уходит через щели и пыль не затягивается. В холодном коридоре ЦОД держат 5–10 Па относительно горячего. Для домашнего корпуса правило то же: больше вентиляторов на вдув через фильтр — меньше пыли внутри. Отрицательное давление (вытяжка сильнее притока) тянет пыль из всех неплотностей, включая оптические приводы и заглушки слотов.

Контролируют по IPMI: обороты вентиляторов, температуры на впуске и выпуске, при возможности — ΔP фильтра. Падение оборотов ниже порога или рост ΔP — сигнал на обслуживание, иначе сервер уйдёт в throttling и потеряет производительность.

Итог: как подобрать корпус и охлаждение под задачу

Huananzhi.ru является официальным дистрибьютором HUANANZHI в России и поможет подобрать корпус, охлаждение и платформу под конкретную задачу: от тихого домашнего сервера на башенном корпусе до плотной стоечной сборки 1U для серверной комнаты. Мы даём гарантию на комплектующие и организуем доставку по всей России. Если нужна помощь с выбором форм-фактора, кулера или дисковых корзин, обратитесь к нашим специалистам, и мы подберём оптимальную конфигурацию под ваши условия эксплуатации.

Частые ошибки при выборе корпуса и охлаждения

• Ставят низкопрофильный кулер от 1U в высокий корпус «про запас», хотя он рассчитан на другие обороты и продув, и получают более высокую температуру, чем дал бы штатный крупный кулер.
• Забывают о заглушках в пустых дисковых отсеках и слотах расширения, из-за чего воздух уходит мимо радиаторов и температура процессора растёт даже при исправных вентиляторах.
• Выбирают корпус по внешнему виду и цене, не сверяя посадочные места под материнскую плату и совместимость по разъёму питания процессора.
• Игнорируют пылевые фильтры на передней панели и чистят их раз в год или реже, хотя в запылённом помещении забитый фильтр за несколько месяцев заметно снижает поток воздуха.
