Платформа X99 с сокетом LGA 2011-3 и процессорами Intel Xeon E5 v3/v4 остаётся одним из самых рациональных способов получить многоядерный сервер или рабочую станцию без переплаты за новейшее десктопное железо. Собрать систему на X99 несложно, но связка «плата плюс процессор плюс память» здесь работает не так, как в массовых потребительских сборках: сокет один, а поколений процессоров два, память обязана быть серверной ECC REG, а число каналов и слотов расширения напрямую завязано на то, одно- или двухпроцессорную плату вы берёте. В этой статье разберём сборку X99 по компонентам: от выбора платы и процессора до дисков, питания и охлаждения, и приведём примеры готовых конфигураций под разные задачи.
Почему X99 выгодна для сборки сервера или рабочей станции
Чипсет X99 и сокет LGA 2011-3 появились в 2014 году вместе с серверными процессорами Xeon E5 v3 (Haswell-EP) и позже v4 (Broadwell-EP), рассчитанными на непрерывную работу в дата-центрах. После нескольких лет эксплуатации такие процессоры массово вышли на вторичный рынок, а вместе с ними подешевела и вся платформа: платы, память, совместимые кулеры. В результате за бюджет актуального 6-8-ядерного десктопного процессора на X99 можно собрать систему с 16-22 ядрами на кристалл, четырьмя каналами памяти и десятками линий PCI Express, то есть с многократным запасом по многопоточной производительности.
Для рендеринга, компиляции, виртуализации, баз данных и других задач, где число ядер и пропускная способность памяти важнее пиковой частоты одного ядра, такая сборка часто выгоднее нового железа сопоставимой цены. HUANANZHI специализируется именно на платах X99, включая редкие для массового рынка двухпроцессорные модели, что делает многоядерную серверную платформу доступной не только для дата-центра, но и для домашней лаборатории или небольшой компании.
Плата: чипсет X99 и сокет LGA 2011-3
Материнская плата: первое, с чего начинается сборка, поскольку именно она задаёт, какие процессоры, память и накопители физически можно установить. Все платы X99 используют сокет LGA 2011-3 (не путать со старым LGA 2011: разъёмы похожи внешне, но электрически несовместимы) и делятся на два типа по конструктиву.
Однопроцессорные платы
Самый распространённый вариант для рабочих станций и домашних серверов: один сокет LGA 2011-3, до 22 ядер и 44 потоков на процессоре v4, четыре канала памяти, набор слотов PCIe под видеокарту и карты расширения. Такие платы компактнее, дешевле в сборке и не требуют громоздкого серверного корпуса.
Двухпроцессорные платы
Платы с двумя сокетами LGA 2011-3 позволяют установить два процессора Xeon E5 одновременно, удваивая число ядер, потоков и каналов памяти (восемь каналов суммарно на два CPU). Это уже полноценное серверное решение под виртуализацию, рендеринг и другие задачи с высокой параллельной нагрузкой. HUANANZHI выпускает такие платы по цене заметно ниже брендовых серверных решений, что и делает сборку двухпроцессорного сервера на X99 реалистичной даже вне корпоративного бюджета.
Подробный разбор того, как читать характеристики конкретной модели платы, на что смотреть в слотах памяти, PCIe и M.2, приведён в гайде «Материнская плата X99: как выбрать под Xeon E5». Актуальный ассортимент одно- и двухпроцессорных плат: в каталоге материнских плат LGA 2011-3.
Процессор: Xeon E5 v3 или v4
На платформе X99 работают два поколения процессоров, физически устанавливающихся в один и тот же сокет, но различающихся по возможностям.
- Xeon E5 v3 (Haswell-EP): до 18 ядер на кристалл, техпроцесс 22 нм, память до DDR4-2133.
- Xeon E5 v4 (Broadwell-EP): до 22 ядер на кристалл, техпроцесс 14 нм, память до DDR4-2400, выше энергоэффективность и чуть больше кэша третьего уровня.
Перед покупкой процессора нужно свериться с прошивкой BIOS конкретной платы: не все ранние версии BIOS X99 поддерживают процессоры v4 без обновления, а у топовых 22-ядерных моделей v4 выше требования к стабильности схемы питания VRM. Для двухпроцессорной платы оба CPU в паре должны быть одной модели, иначе система либо не запустится, либо будет работать нестабильно. Подробный список моделей Xeon E5, совместимых с LGA 2011-3, с их ядрами, частотами и TDP, приведён в отдельном обзоре «Процессоры для LGA 2011-3 (X99): список Xeon E5», а сами процессоры доступны в каталоге CPU Intel LGA 2011/2011-3.

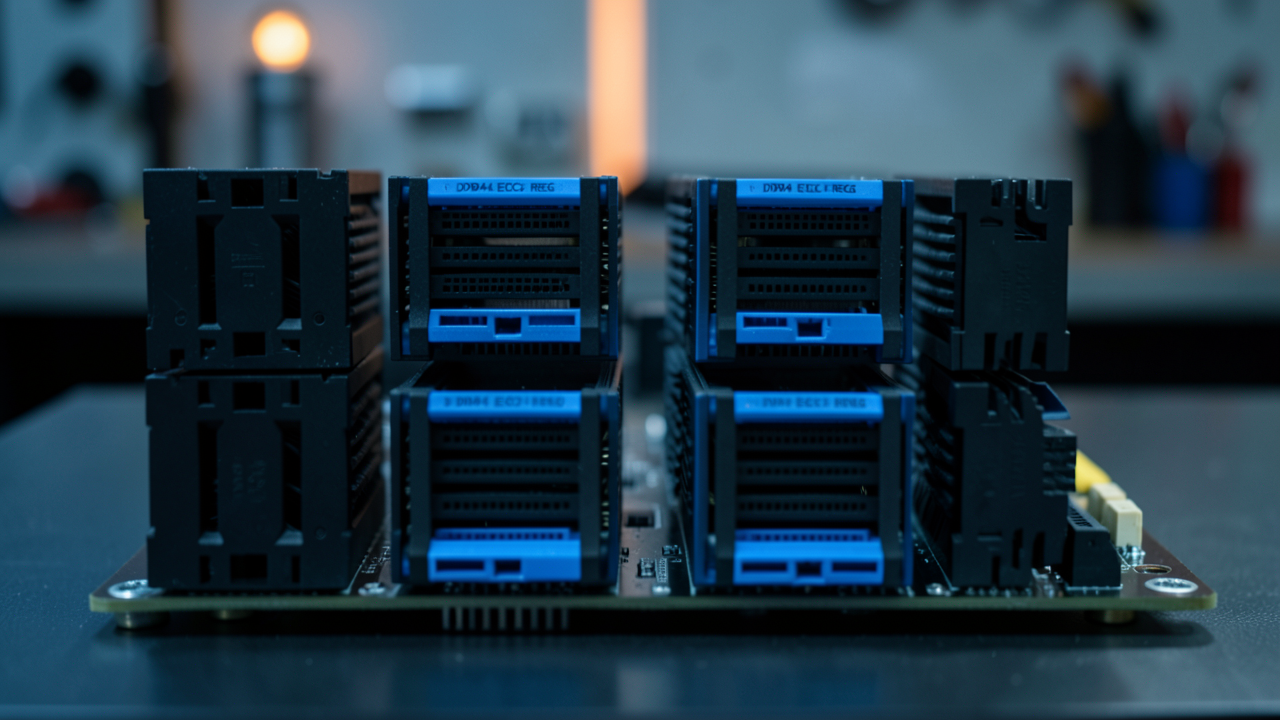

Память: DDR4 ECC REG и четырёхканальный режим
Ключевое отличие X99 от массовых десктопных платформ: четырёхканальный контроллер памяти на один процессор вместо привычных двух. На двухпроцессорной плате это восемь каналов суммарно, что почти вдвое увеличивает пропускную способность подсистемы памяти по сравнению с двухканальными системами и напрямую сказывается на скорости рендеринга, компиляции и виртуализации.
Процессоры Xeon E5 официально работают с памятью DDR4 ECC Registered (RDIMM), а не с обычной десктопной DDR4, и это не опция, а требование платформы. ECC (Error-Correcting Code) обнаруживает и исправляет одиночные битовые ошибки, неизбежные при длительной работе под нагрузкой, а приставка Registered означает буферный регистр перед модулем, который снижает электрическую нагрузку на контроллер и позволяет ставить больше модулей суммарно большего объёма. Для сборки нужно заполнять слоты симметрично по каналам согласно схеме платы: несимметричная установка модулей снижает эффективную пропускную способность памяти. Подобрать комплекты DDR4 ECC REG под конкретную плату: раздел оперативная память.
Диски и RAID
Тип и схема подключения накопителей зависят от роли системы. Для рабочей станции под рендер или разработку обычно достаточно одного NVMe или SATA SSD под систему и данные без массива. Для сервера, где важна отказоустойчивость (файловое хранилище, база данных, виртуализация), нужен RAID-массив: RAID 1 для простого зеркалирования системного раздела, RAID 5 или 6 для баланса объёма и надёжности на архивных данных, RAID 10 там, где важны и скорость, и защита от отказа диска одновременно, например под виртуальные машины или СУБД.
Платы X99 обычно дают достаточное число портов SATA под многодисковый массив, а часть современных ревизий, включая линейку HUANANZHI, дополнительно оснащена слотом M.2: перед сборкой стоит уточнить, поддерживает ли конкретная модель именно NVMe-протокол в этом слоте или только SATA-накопители формата M.2. Для серверного RAID из нескольких дисков предпочтителен отдельный аппаратный RAID-контроллер с собственным кешем: он снимает вычисление чётности с CPU и не зависит от программного RAID операционной системы.

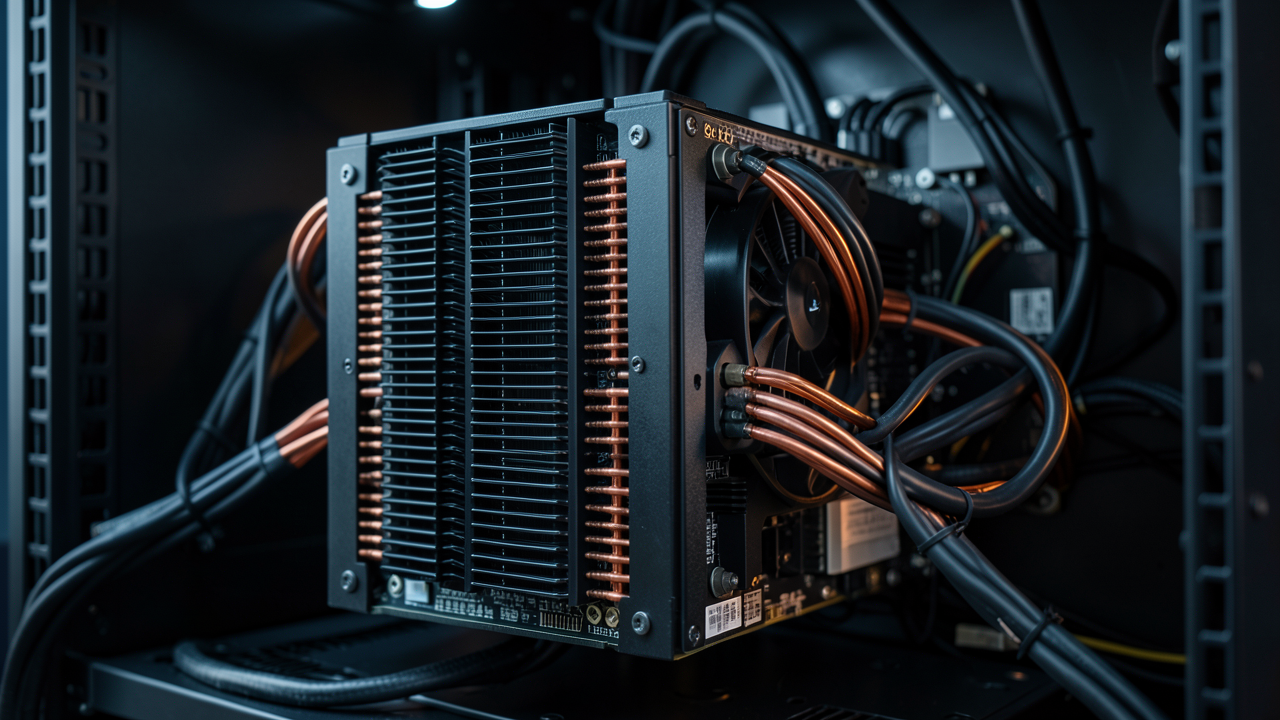

Питание и охлаждение под TDP Xeon
Xeon E5 v3/v4 в старших конфигурациях имеют TDP до 145-165 Вт на процессор, а на двухпроцессорной плате это суммарно нужно закладывать в расчёт блока питания вместе с видеокартой, дисками и запасом на пиковые нагрузки. Для однопроцессорной рабочей станции с одной видеокартой обычно достаточно БП на 550-750 Вт, для двухпроцессорного сервера с несколькими дисками и, возможно, видеокартой под расчёты, стоит закладывать 850-1000+ Вт с запасом, особенно если система работает круглосуточно.
Охлаждение подбирается строго под сокет LGA 2011-3: рамка крепления у него отличается от массовых потребительских сокетов, поэтому нужен кулер или СЖО именно с соответствующим набором креплений, и это стоит проверить до покупки. Для двухпроцессорной платы требуется два независимых комплекта охлаждения, а для системы под круглосуточной нагрузкой лучше выбирать кулеры с запасом по TDP, а не впритык.
Примеры сборок на X99 под задачу
| Сборка | Плата | Процессор | Память | Диск | Задача |
|---|---|---|---|---|---|
| Бюджетная (домашний сервер, 1С) | Однопроцессорная X99 | 1× Xeon E5 v3, 8-10 ядер | 32-64 ГБ DDR4 ECC REG | 1× SSD, без RAID или RAID 1 | Файловый сервер, 1С-сервер, контроллер домена для небольшой команды |
| Рабочая станция под рендер | Однопроцессорная X99, минимум 2 слота PCIe x16 | 1× Xeon E5 v4, 16-22 ядра | 64-128 ГБ DDR4 ECC REG | NVMe SSD под систему и проекты | 3D-рендеринг, видеомонтаж, компиляция крупных проектов |
| Двухпроцессорная под виртуализацию | Двухпроцессорная X99 | 2× Xeon E5 v4, 16+ ядер каждый | 128-256 ГБ DDR4 ECC REG | Несколько SSD в RAID 10 на аппаратном контроллере | Хост VMware ESXi, Proxmox VE или Hyper-V на 6-15+ ВМ |
Порядок сборки и на что смотреть
- Определите задачу (домашний сервер, рабочая станция, виртуализация) и от неё отталкивайтесь при выборе платы, а не наоборот.
- Выберите однопроцессорную или двухпроцессорную плату исходя из требуемого числа ядер и каналов памяти.
- Подберите процессор Xeon E5 v3 или v4 и заранее проверьте версию BIOS платы на совместимость с выбранным поколением.
- Для двухпроцессорной платы возьмите два процессора одной модели.
- Рассчитайте объём памяти под задачу и заполните слоты DDR4 ECC REG симметрично по каналам согласно схеме платы.
- Определитесь со схемой дисков: один накопитель без массива для рабочей станции или RAID нужного уровня для сервера.
- Подберите блок питания с запасом под суммарный TDP процессоров, видеокарты и дисков, особенно для круглосуточной нагрузки.
- Убедитесь, что кулер или СЖО имеет крепление под LGA 2011-3, и для двух процессоров подготовьте два комплекта охлаждения.
- Проверьте, что корпус подходит по форм-фактору платы: двухпроцессорные модели X99 крупнее однопроцессорных.
Платформа X99 больше десяти лет остаётся рабочим инструментом там, где нужна многоядерная производительность без переплаты за новейшее железо, а грамотный подбор платы, процессора и памяти под конкретную задачу определяет, насколько стабильно и долго такая система будет работать. Мы в HUANANZHI собираем и тестируем платы X99, включая двухпроцессорные модели, и готовы помочь подобрать связку плата-процессор-память под вашу задачу: от бюджетного домашнего сервера до двухпроцессорной рабочей станции. Каталог для сборки: материнские платы X99, процессоры Xeon E5 и оперативная память.
После первой сборки дайте системе пройти полный цикл нагрузочного теста в течение нескольких часов, до установки в рабочую среду: прогон памяти, стресс-тест процессора и проверка температур под нагрузкой. Так проще выявить нестабильный модуль памяти, плохой контакт кулера или проблему с BIOS до того, как сервер начнёт обслуживать реальные задачи.
Одно- или двухпроцессорная сборка: цена, шум, потребление
Двухпроцессорная X99 даёт до 44 ядер (2×E5-2699 v4) и 8 каналов DDR4, но меняет требования к корпусу, БП и охлаждению. Сравнение по ключевым параметрам:
| Параметр | 1P (одна плата, один CPU) | 2P (два CPU) |
|---|---|---|
| Плата | 150–250 $ | 300–600 $ |
| CPU | E5-2680 v4, 40–70 $ | 2×E5-2680 v4, 80–140 $ |
| Память | 4 канала, до 128 ГБ | 8 каналов, до 512+ ГБ |
| Idle / нагрузка | 70–100 Вт / 200–280 Вт | 130–190 Вт / 400–600 Вт |
| Шум | 2–4 вентилятора 120 мм | 2 башни или 2U-турбины 60–80 мм |
Экономика: считать надо не только цену CPU, но и плату, второй комплект памяти, два кулера и более дорогой БП. Окупается 2P там, где реально грузятся все ядра и нужен объём RAM: виртуализация, in-memory БД, рендер-ферма. Для одной рабочей станции 1P с E5-2680 v4 и 64 ГБ RAM выгоднее — дешевле, тише, проще охлаждать.
Практика по шуму: две башни 120–140 мм на 800–1000 об/мин под нагрузкой дают 38–42 дБА, тогда как 2U-турбины 60 мм крутятся на 6000+ об/мин и выдают 55–60 дБА — в жилой комнате не вариант. Потребление масштабируется почти линейно к числу ядер, поэтому на 2P ставят БП 750–850 Вт и выделенную розетку 16 А. Также учитывайте NUMA: часть задач (например, СУБД) требует привязки процессов через numactl, иначе межсокетный обмен QPI 9.6 GT/s съедает прирост.
Совместимость платы и процессора: BIOS и ревизии
Платформа X99 выпускалась с 2014 по 2017 год, и ранние BIOS не видят Xeon E5 v4 (Broadwell-EP). Симптом — POST с ошибкой B0/B7 или чёрный экран при исправном CPU. Правило: если плата не заявляет поддержку v4 в BIOS-листе, запускайте её сначала с E5 v3, обновляйте BIOS и только потом ставьте v4.
- Haswell-EP (v3): E5-26xx v3, E5-26xxL v3 — старше, дешевле, TDP ниже.
- Broadwell-EP (v4): E5-26xx v4 — нужна прошивка с микрокодом 0x25 и выше.
- Проверяйте версию BIOS до покупки CPU: страница платы, форумы, лейбл на чипе BIOS.
- Ревизии плат (R1.0, R2.0) отличаются VRM и слот-разводкой; прошивка от другой ревизии плату убивает.
Сокет LGA 2011-3 внешне совпадает с LGA 2011 (v1), но электрически несовместим: Xeon E5 v1/v2 туда не встаёт, и наоборот. С 2011-3 работают только v3/v4 и отдельные engineering samples — ES/QS-процессоры часто не стартуют на серийных BIOS.
Что проверить при сборке:
- Совпадение chipset (X99, иногда C612 для серверных плат) с заявленным CPU.
- Максимальный TDP сокета: 120–145 Вт обычно, 160 Вт только у топовых плат с усиленным VRM.
- Наличие в BIOS пункта Unlock/Mod Turbo Boost и памяти SPD.
- Поддержку модулей по RDIMM/LRDIMM — не все платы стартуют с LRDIMM и 3DS.
Если плата взята с рук без гарантии, тестируйте её со «слабым» v3-камнем — так исключается проблема прошивки, а затем уже переходите на v4.
Расчёт БП по линиям 12 В и разъёмы CPU
На X99 почти всё питание идёт по 12 В: CPU, GPU, диски, вентиляторы. Считайте не общий ватт на этикетке, а ток по линии +12 V и число PCIe/EPS.
Формула запаса: P12V = (TDP_CPU1 + TDP_CPU2 + GPU + диски×10 + плата 30 Вт) × 1.4.
Пример одиночного E5-2680 v4 (120 Вт TDP, реальное потребление до 145 Вт в AVX): 145 + 30 (плата) + 60 (диски и вентиляторы) = 235 Вт × 1.4 ≈ 330 Вт по 12 В. БП на 550–650 Вт с одной линией 12 В и током 45 А закрывает задачу с запасом на пик.
Двойной E5-2680 v4: 2×145 + 30 + 80 = 400 Вт × 1.4 = 560 Вт. Здесь нужен БП 800–1000 Вт с суммарным током по 12 В не меньше 70 А.
Разъёмы:
- 1P X99: один 8-pin EPS (или 4+4), 24-pin ATX.
- 2P X99: два 8-pin EPS, часто плюс молекс на VRM.
- GPU: 6/8-pin PCIe по числу карт.
- Корзины SAS/SATA — отдельные SATA/Molex линии.
Смотрите спецификацию БП: если 12 В разбита на несколько линий по 20 А (multi-rail), проверьте OCP-лимит на линию — один EPS-разъём на 8-pin рассчитан на 235 Вт, и вилка CPU может упираться в защиту. Для 2P берите блок с single-rail 12 В или с явным распределением по CPU-разъёмам. Не забывайте про КПД: 80+ Gold при 50% нагрузке даёт меньше тепла и шума, чем 80+ White на пределе.
ECC REG: диагностика и четырёхканальный режим на практике
DDR4 ECC REG (RDIMM) работает на X99 только при полной поддержке чипсетом и платой. Первый признак проблемы — система не стартует или циклически перезагружается с ошибкой памяти. Что делать по шагам:
- Проверьте тип модулей: на серверных платах X99 обычно RDIMM; LRDIMM требует отдельного BIOS.
- Ставьте одну планку в слот A1 (или DIMM0 ближнего канала) и проверяйте POST.
- После старта — memtest86+ 2–4 прохода, затем встроенный тест платы.
Диагностика ECC в ОС:
- Linux: dmidecode -t memory — тип (Registered), ранг, частота, производитель.
- edac-util -v или grep . /sys/devices/system/edac/mc/mc*/csrow*/ch*_ce_count — счётчики исправимых/неисправимых ошибок.
- ipmitool sel list на серверных платах — журнал ECC из BMC.
- Windows: wmic memorychip для проверки ECC-флага и lsa для ошибок WHEA.
Четырёхканальный режим на X99 включается автоматически, но только если память заполнена по каналам равномерно. Типичная разводка слотов: A1/A2/B1/B2/C1/C2/D1/D2, где A–D — каналы. Минимум для 4-канала — 4 планки по одной в каждый канал (A1, B1, C1, D1). Две планки дадут 2 канала, три — 3, и всё это снижает пропускную способность пропорционально.
Проверка каналов: lscpu | grep NUMA, затем numactl —hardware — увидите, сколько Node и каналов видит ядро. Замер: sysbench memory run или STREAM Triad. На 4 каналах DDR4-2133 ожидайте 50–60 ГБ/с чтения, на 2 каналах — примерно вдвое меньше. Не смешивайте ранги и объём в одном канале: 2R и 1R на одной частоте могут работать, но нестабильно — платформа выставит минимум по SPD. Для 8 планок на 1P X99 нужны RDIMM 2R или 4R, иначе BIOS может понизить частоту до 1866–2133 МГц.
Частые ошибки при сборке сервера на X99
- Покупка процессора и платы по отдельности без проверки версии BIOS на поддержку конкретного поколения Xeon E5: плата может не стартовать с v4 до обновления прошивки, а обновить её без уже рабочего процессора иногда невозможно.
- Установка обычной десктопной DDR4 вместо ECC REG: часть плат X99 такую память не запускает вовсе, часть запускает без коррекции ошибок, теряя главное преимущество серверной платформы.
- Недооценка требований к охлаждению и питанию под TDP топовых 22-ядерных моделей v4, особенно в двухпроцессорной конфигурации, где два кулера и запас блока питания нужны сразу.
- Несимметричное заполнение слотов памяти по каналам: это снижает эффективную пропускную способность подсистемы памяти, даже если суммарный объём модулей выглядит достаточным.
Частые вопросы
Можно ли собрать сервер на X99 без RAID-контроллера?
Подходит ли обычный десктопный корпус для сборки на X99?
Нужно ли на двухпроцессорной плате использовать два одинаковых процессора?
Хватит ли блока питания на 550 Вт для двухпроцессорной сборки?
