Блок питания для сервера редко выбирают в последнюю очередь, хотя именно так часто и происходит: сначала подбирают процессор, память и диски, а БП докупают под уже готовую конфигурацию. Ошибка в расчёте мощности бп сервера оборачивается либо переплатой за избыточный блок, либо нестабильной работой под нагрузкой, вплоть до внезапных перезагрузок при пиковом потреблении. В этой статье разберём, из чего складывается мощность сервера, как её правильно посчитать и когда стоит ставить серверный бп резервный, а не обычный.
Из чего складывается мощность блока питания сервера
Мощность блока питания рассчитывается как сумма потребления всех компонентов сервера плюс запас на пики и старт дисков. В расчёт входят: процессор или процессоры (по паспортному значению TDP), видеокарты, если они есть в конфигурации, все установленные диски, материнская плата, память и периферийные контроллеры. Каждый из этих пунктов вносит свой вклад, но основной вес обычно приходится на процессоры и видеокарты, поэтому именно с них стоит начинать расчёт.
Итоговая цифра нужна не для справки, а для конкретного выбора модели БП: недостаточная мощность приводит к нестабильной работе под нагрузкой, а избыточная означает переплату и работу блока в неоптимальном для эффективности диапазоне загрузки.
Процессор, как правило, самый прожорливый компонент сервера, особенно если речь о мощных Xeon E5 с TDP до 120-145 Вт на каждый чип. В двухпроцессорных конфигурациях эту цифру нужно удваивать: два процессора с TDP 145 Вт добавляют к расчёту почти 300 Вт сами по себе, ещё до учёта остальных компонентов.
TDP указан в спецификации процессора и отражает тепловыделение под типичной нагрузкой, а не абсолютный пик потребления, поэтому в дальнейшем расчёте эта цифра всё равно закладывается с запасом. Если вы только выбираете платформу под сборку, порядок подбора связки процессор-плата-память подробно разобран в статье как собрать сервер на X99.

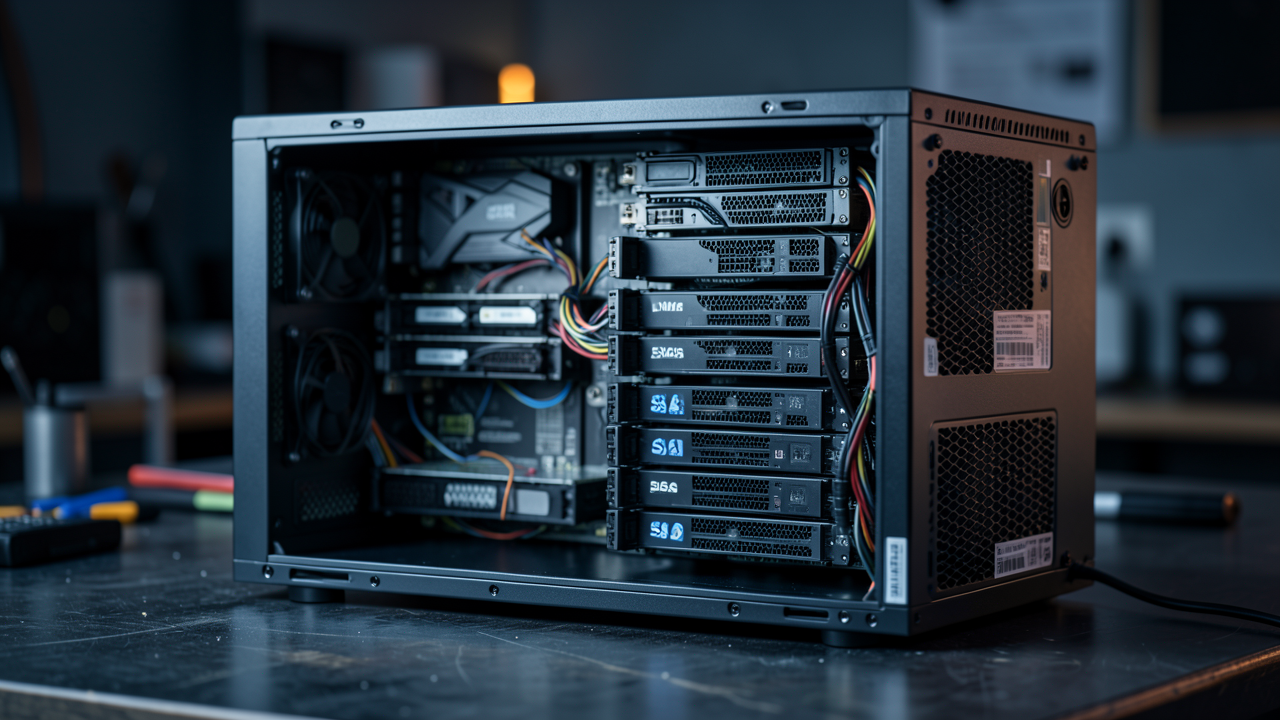

Видеокарты, диски и остальные компоненты
Если сервер несёт видеокарты, например для задач машинного обучения или рендеринга, это второй по значимости источник нагрузки: современные GPU потребляют от 250 до 350 Вт каждая. Такая карта способна перевесить оба процессора вместе взятых, поэтому в конфигурациях с видеокартами именно они чаще всего определяют минимальный класс блока питания.
Диски по отдельности потребляют немного, обычно единицы ватт на накопитель, но в серверном корпусе их часто устанавливают десятками, поэтому суммарный вклад дисковой подсистемы может ощутимо повлиять на итоговую цифру. Отдельно стоит учитывать пусковой ток: при одновременном старте нескольких HDD пиковое потребление кратковременно превышает рабочее, и это тоже должно быть заложено в запас, а не в базовую сумму. Материнская плата и модули памяти добавляют к расчёту сравнительно немного, но исключать их из суммы не стоит, особенно при большом числе слотов DIMM.
Зачем нужен запас 20-30% и как его считать
После того как сложено паспортное потребление всех компонентов, к полученной сумме добавляют запас 20-30%. Этот запас нужен по нескольким причинам: он покрывает пиковые нагрузки, которые превышают среднее потребление, компенсирует старт дисков и учитывает деградацию блока питания со временем, поскольку реальная отдаваемая мощность БП постепенно снижается по мере износа компонентов.
Есть и вторая причина держать запас: блоки питания работают эффективнее не на пределе, а в диапазоне 40-60% от заявленной мощности. Если сервер постоянно нагружает БП близко к максимуму, это не только риск нестабильности, но и снижение КПД самого блока, то есть больше тепла и больше расхода электричества на ту же полезную работу.
Пример расчёта мощности под типовые сборки
Ниже приведён пример, как расчёт мощности бп сервера выглядит на практике для нескольких типовых конфигураций. Цифры иллюстративные и предназначены показать логику расчёта, а не заменить точный подсчёт под конкретный комплект компонентов.
| Конфигурация | Основные компоненты | Ориентировочная мощность БП |
|---|---|---|
| Односокетный сервер, без GPU | 1x Xeon E5, память, 2-4 диска | 400-550 Вт |
| Двухсокетный сервер, без GPU | 2x Xeon E5, память, 4-8 дисков | 550-750 Вт |
| Двухсокетный сервер с одной GPU | 2x Xeon E5, 1 видеокарта, диски | 800-1000 Вт |
| Сервер с несколькими GPU | 2x Xeon E5, 2-4 видеокарты, диски | 1200-2000 Вт и выше |
Сертификация 80 PLUS: почему это не маркетинг
Сертификация 80 PLUS (ступени Bronze, Silver, Gold, Platinum) показывает, какая доля потребляемой из розетки энергии реально преобразуется в полезную мощность для компонентов, а какая теряется в виде тепла. Чем выше ступень сертификации, тем меньше потери и тем меньше тепла блок питания выделяет внутрь корпуса при той же нагрузке.
Для сервера, который работает в режиме 24/7, разница между ступенями ощутима не только на счёте за электричество, но и на тепловом режиме всей системы: меньше тепла от БП означает меньше нагрузки на охлаждение корпуса. О том, как выстроить охлаждение сервера в целом, мы подробно писали в статье охлаждение и корпус сервера: как выбрать. При выборе между сопоставимыми по цене моделями БП более высокая ступень 80 PLUS обычно окупается на длинной дистанции именно за счёт экономии на электричестве.

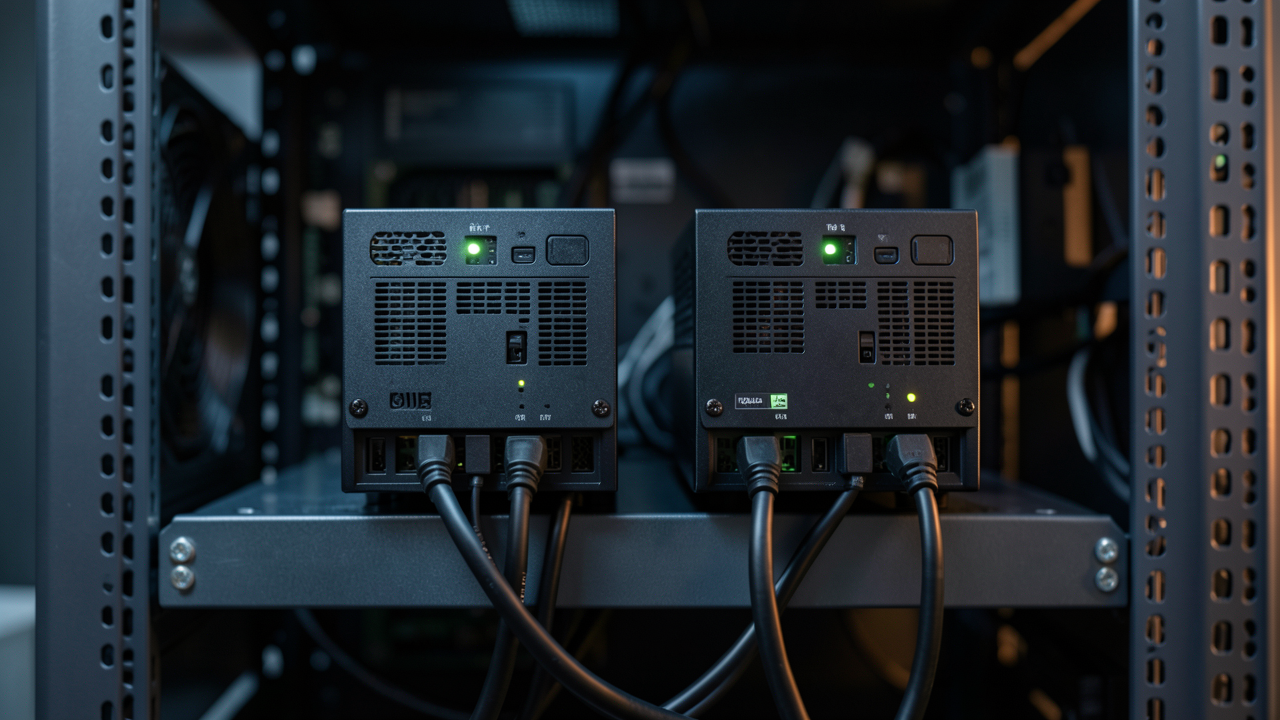

Резервируемые БП: схема 1+1 для критичных серверов
Резервируемый блок питания (redundant, по схеме 1+1) состоит из двух независимых модулей, каждый из которых способен в одиночку обеспечить сервер нужной мощностью. Пока оба модуля исправны, нагрузка распределяется между ними, а при отказе одного модуля второй мгновенно берёт всю нагрузку на себя, и сервер продолжает работать без остановки.
Серверный бп резервный: это фактически стандарт для оборудования, где недопустим простой: серверы баз данных, виртуализация с большим числом гостевых машин, инфраструктура, обслуживающая внешних клиентов. Резервирование защищает не от перегрузки по мощности, а именно от аппаратного отказа самого блока питания, который иначе означал бы полное отключение сервера. При отказе одного модуля второй мгновенно принимает всю нагрузку, поэтому такие БП чаще выпускаются в специальном серверном форм-факторе с горячей заменой, а не в виде обычного ATX-блока.
Обычный одиночный блок питания дешевле, проще в обслуживании и остаётся оправданным выбором там, где кратковременный простой допустим: рабочие станции, тестовые стенды, некритичные внутренние сервисы. Резервируемый БП стоит закладывать в бюджет именно там, где цена простоя выше цены второго модуля: продуктивные базы данных, виртуализация, инфраструктура с внешними клиентами.
Разъёмы: на что обратить внимание при подключении
Помимо суммарной мощности, критически важна физическая совместимость блока питания с материнской платой и компонентами. Основное питание платы идёт через разъём 24-pin, процессор запитывается через отдельный разъём EPS 8-pin, а на двухпроцессорных платах таких разъёмов может быть два: по одному на каждый сокет. Видеокарты, особенно мощностью 250-350 Вт, требуют дополнительного питания через разъёмы PCIe 6+2.
Перед покупкой стоит свериться со спецификацией конкретной модели БП и убедиться, что в комплекте есть все нужные разъёмы в нужном количестве, особенно если конфигурация включает два процессора или несколько мощных видеокарт. Недостающий кабель питания CPU или GPU способен свести на нет весь расчёт мощности, даже если суммарный ватт запас блока подобран верно.
Форм-фактор: ATX или серверный модуль
Для башенных корпусов обычно подходит стандартный БП формата ATX, который физически ничем не отличается от блока питания для настольного ПК. Стоечные корпуса чаще требуют специальных серверных модулей: они короче и уже, рассчитаны на горячую замену без выключения сервера и часто идут именно в резервируемом исполнении 1+1. Форм-фактор БП стоит уточнять одновременно с выбором корпуса, поскольку не каждый блок питания физически встанет в посадочное место стоечного шасси.
Как подобрать блок питания для сервера
- Сложите TDP всех процессоров, учитывая, что в двухпроцессорных платах эта цифра удваивается.
- Добавьте потребление видеокарт, если они есть: обычно 250-350 Вт на каждую мощную модель.
- Учтите диски, память и материнскую плату, особенно при большом числе накопителей в корзине.
- Добавьте запас 20-30% к сумме на пиковые нагрузки, старт дисков и деградацию БП со временем.
- Определите, нужен ли серверный бп резервный по схеме 1+1, исходя из требований к бесперебойности.
- Выберите сертификацию 80 PLUS не ниже Gold для серверов, работающих в режиме 24/7.
- Проверьте наличие нужных разъёмов: 24-pin, EPS 8-pin (в том числе второй для двух CPU) и PCIe 6+2 для GPU.
- Сверьте форм-фактор БП с типом корпуса: ATX для башни, серверный модуль для стойки.
Мы, как официальный дистрибьютор HUANANZHI в России, поможем подобрать блок питания под вашу сборку с учётом процессоров, видеокарт и требований к резервированию. Актуальный ассортимент представлен в разделе блоки питания. На всё оборудование действует гарантия, доставка выполняется по всей России. Свяжитесь с нами, чтобы точно рассчитать мощность и выбрать подходящую модель БП.
Перед финальной покупкой сложите паспортные значения TDP всех компонентов в простую таблицу, а не держите цифры в уме. Отдельно отметьте пиковые потребители: видеокарты и процессоры, и отдельно фоновую нагрузку от дисков и платы. Такой подход сразу показывает, какой запас закладывать и не даёт забыть второй разъём EPS 8-pin на двухпроцессорной плате.
Расчёт по линиям +12 В и току
Общая цифра в ваттах ничего не говорит о том, пойдёт ли нагрузка по нужной линии. В серверных сборках 90–95% мощности приходится на +12 В: через неё питаются VRM процессоров, видеокарты, диски 3,5″ и вентиляторы. Линии +5 В и +3,3 В в современном сервере маломощные — десятки ватт на логику платы, NVMe и USB.
Пересчёт ватт в амперы: I = P / U. Пример для двухпроцессорной платформы: два Xeon Scalable с TDP 205 Вт — 410 Вт, или 34 А по +12 В. Двенадцать дисков 3,5″ SAS по 1 А на старте — ещё 12 А. Плата с BMC и чипсетом — 2–3 А по +12 В и до 3 А по +5 В. Вентиляторы 8 × 0,5 А = 4 А. Итого около 53 А по +12 В, то есть 636 Вт только по этой линии.
Смотреть нужно на паспортную строку «+12V: X A», а не на общую мощность. БП на 750 Вт может отдавать по +12 В только 600 Вт (50 А), а остальное приходится на +5 В и +3,3 В, которые в сервере почти не используются. Умножьте амперы +12 В на 12 и сравните с расчётной нагрузкой.
- Допустимая просадка по ATX — ±5% (11,4–12,6 В).
- Многолинейные БП с OCP на 240 ВА на рельс (ограничение EN 60950): 20 А на линию, суммарно 4 рельса = 80 А, но распределение фиксирует производитель.
- Однолинейные серверные БП (CRPS, OCP) отдают все амперы на одну шину +12 В — удобнее для видеокарт и плотных дисковых массивов.
Если нагрузка по +12 В превышает 80% паспортной для этой линии, блок работает на пределе по КПД и температуре — берётся следующая ступень.
Пусковые токи и пиковые нагрузки
Среднее потребление и пиковое расходятся в разы, и БП выбирают по пику. Три источника кратковременных скачков: раскрутка шпинделей HDD, транзиенты видеокарт и пусковой ток самого блока.
HDD 3,5″ 7200 об/мин: рабочее потребление 8–10 Вт, но при раскрутке шпинделя по +12 В кратковременно течёт до 2 А (24 Вт). Двадцать таких дисков дадут пик 480 Вт по +12 В на 2–4 секунды, хотя в установившемся режиме — около 200 Вт. Решается включением staggered spin-up: RAID-контроллер или HBA раскручивает диски группами по 4–6 штук с задержкой, и пик снижается в 3–5 раз. Поддержка есть у LSI/Broadcom MegaRAID, Adaptec и в BIOS серверных плат.
Видеокарты: транзиенты длительностью 1–10 мс достигают 200% от TDP. RTX 3090 с TDP 350 Вт даёт выбросы до 700 Вт, ускорители класса A100/H100 с TDP 300–350 Вт ведут себя похоже из-за резких переходов compute-графика. Стандарт ATX 3.0 требует от БП выдерживать 200% номинала в течение 100 мкс и 180% в течение 1 мс — ориентируйтесь на эту планку, даже если блок формально ATX 2.x.
Практический расчёт:
- Считайте три числа: idle, устойчивая нагрузка, пик.
- БП выбирают по пику с запасом 15–20%, а не по устойчивой нагрузке.
- Если пик даёт дисковый массив — включите staggered spin-up вместо покупки более мощного БП.
Отдельно — hold-up time: серверный БП держит выход 12–20 мс после пропадания входного напряжения, этого хватает на переход на второй блок или ИБП.
Форм-факторы 1U/2U и длина корпуса
В стоечных корпусах выбор БП ограничен высотой, и это ограничивает мощность напрямую.
- 1U Flex ATX: 40 × 81,5 × 150 мм, 200–500 Вт, вентилятор 40 мм.
- CRPS 1U: 40 × 73,5 × 265 мм, 800–1600 Вт, hot-swap, PMBus.
- 2U: 70 × 100 × 240–300 мм, 1000–1600 Вт, вентилятор 60–80 мм.
- ATX/PS2 (4U, tower): 150 × 86 × 140–180 мм, 850–2000 Вт, вентилятор 120–135 мм.
Плотность мощности в 1U достигается высокооборотным вентилятором: 40 мм турбина на 15 000–20 000 об/мин, шум 65–75 дБ. В серверной это норма, в офисе — нет. Второе ограничение — направление потока: CRPS и большинство серверных БП засасывают воздух из корпуса и выбрасывают наружу, поэтому в корпус с обратной схемой вентиляции они не встанут.
Глубина: CRPS занимает 265–300 мм плюс 50–100 мм на изгиб кабелей. В корпусе глубиной 450 мм это оставляет около 150 мм на плату и райзеры — типовая компоновка 1U. В короткие корпуса 350–400 мм встают только Flex ATX.
Разъёмы в серверных форматах другие: вместо 24-pin ATX — 2×8-pin или 2×10-pin power blade, питание дисков идёт через backplane с 5-pin или 8-pin разъёмами, а не через SATA-кабели. При выборе проверяйте тип разъёма питания платы, наличие PCIe 8-pin (по два на карту 300+ Вт), число разъёмов питания backplane и длину кабелей до них. В 1U кабель PCIe часто идёт через райзер — учитывайте это при заказе комплекта.
Напряжение и температура: поправки к мощности
Паспортная мощность БП указана для конкретных условий: обычно 200–240 В на входе и 40–50 °C на входе воздуха. В других условиях доступная мощность падает.
Вход 110 В. При том же потреблении входной ток удваивается. БП на 1600 Вт при 200–240 В выдаёт только 1000–1200 Вт при 100–127 В — ограничение по входным компонентам и предохранителю. Формула входного тока: I = P / (U × PF × η). Для 1200 Вт при PF 0,99 и КПД 94%: на 230 В — 5,6 А, на 115 В — 11,2 А. В стойке на 16 А это уже критично, а схема 1+1 удваивает ток.
Температура. Электролитические конденсаторы и MOSFET деградируют при нагреве, поэтому производители дают derating. Типовые кривые:
| Температура на входе БП | Доступная мощность |
|---|---|
| до 40 °C | 100% |
| 50 °C | 90–100% |
| 55 °C | 80–90% |
| 60 °C | 70–80% |
| 70 °C | 50% |
Кривая индивидуальна: у CRPS-блоков для телекома полная мощность часто до 55 °C, у потребительских ATX — только до 40 °C. Смотрите datasheet, а не наклейку.
Важно: температура на входе БП в 1U-сервере — это не температура в стойке. Блок стоит последним в потоке и забирает подогретый воздух: при 25 °C в комнате на входе БП реально 45–55 °C. Если блок рассчитан на 100% при 40 °C, от 800 Вт останется около 650–700 Вт.
Дополнительно: выше 2000 м над уровнем моря — derating примерно 1% мощности на каждые 100 м.
Частые ошибки при выборе блока питания сервера
- Берут БП впритык по сумме TDP, без запаса 20-30%, из-за чего блок работает на пределе и быстрее деградирует.
- Не проверяют количество разъёмов EPS 8-pin на двухпроцессорных платах и остаются с одним свободным сокетом без питания.
- Считают мощность видеокарт по минимальному значению из рекламы, а не по реальному пиковому потреблению под нагрузкой.
- Ставят обычный одиночный БП в инфраструктуру, где простой недопустим, вместо резервируемой схемы 1+1.
Частые вопросы
Можно ли поставить блок питания с большим запасом мощности, чем показал расчёт?
Что произойдёт, если мощности БП не хватит под нагрузкой?
Обязательно ли покупать резервируемый БП для домашнего или тестового сервера?
Влияет ли сертификация 80 PLUS на срок службы блока питания?
